Specificații detaliate – HPE ProCurve J9308A (Gigabit Expansion Module – 20 × RJ-45 + 4 × SFP)

Rezumat

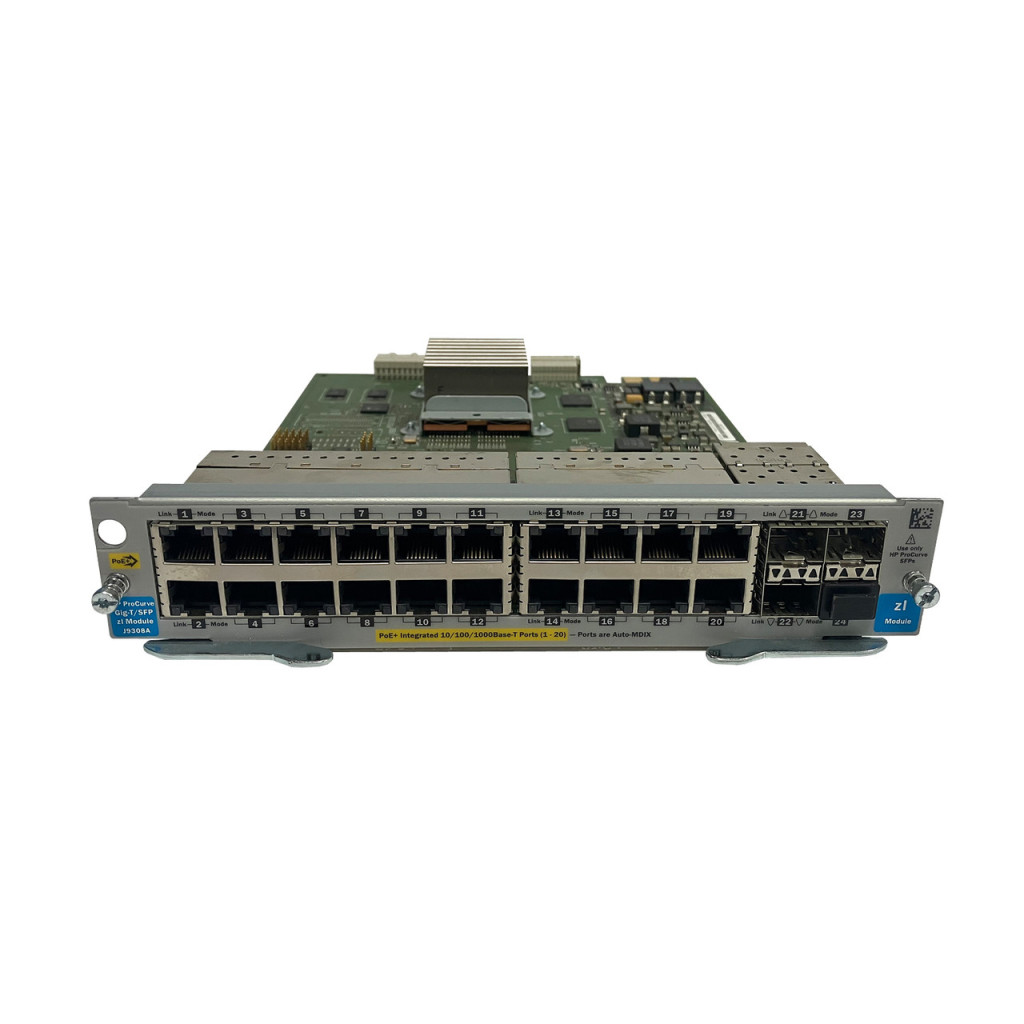

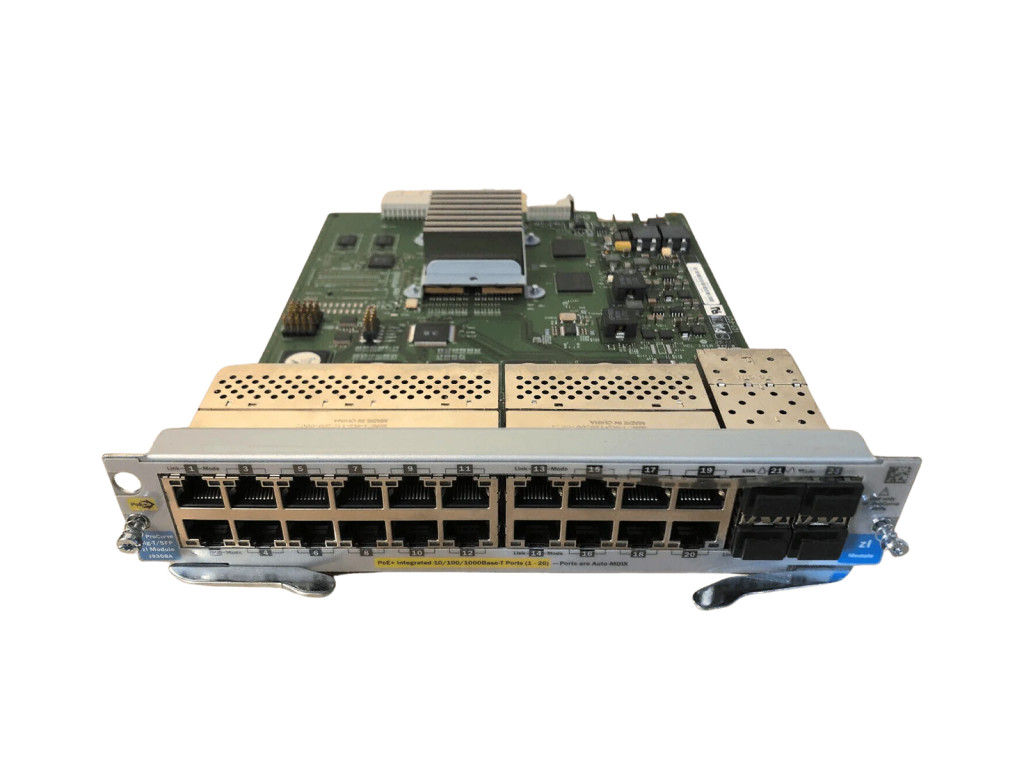

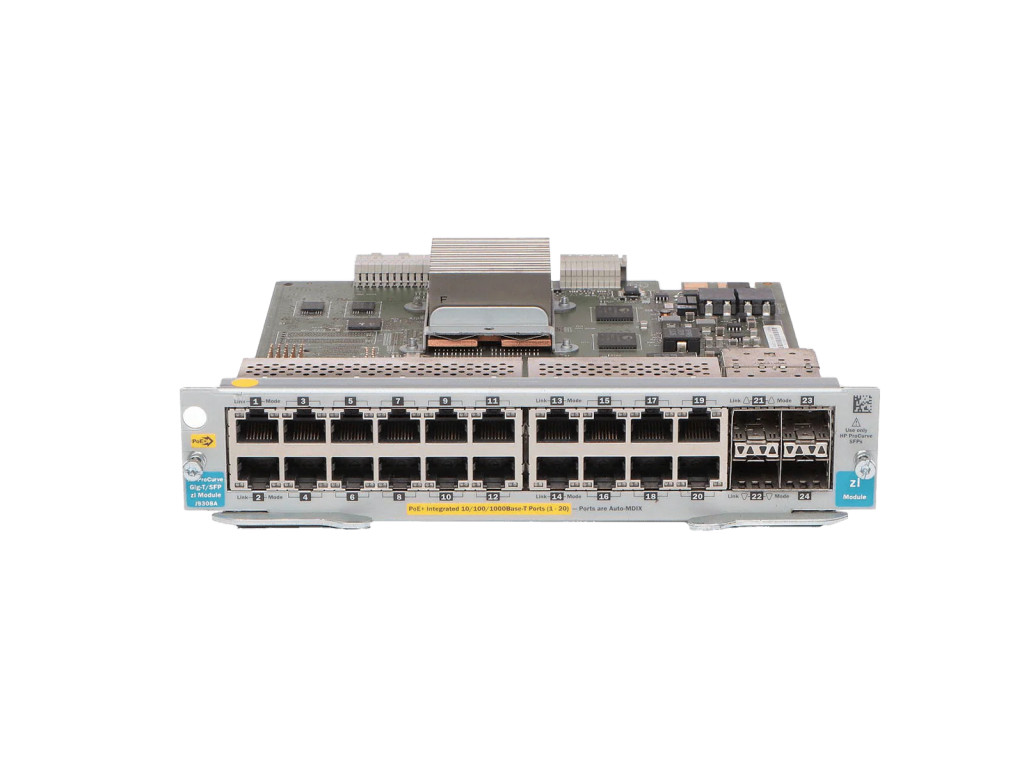

Modulul HPE ProCurve J9308A este o placă de expansiune mixtă pentru șasiurile HP ProCurve 5400zl și 8212zl, oferind 20 porturi Gigabit Ethernet RJ-45 și 4 porturi SFP 100/1000Base-X. Conceput pentru aplicații de acces și agregare, J9308A combină conectivitatea pe cupru și fibră într-un singur modul, asigurând performanță de 1 Gbps per port, redundanță completă și management integrat în ecosistemul HPE ProVision/ArubaOS-Switch.

Performanță & Arhitectură

Tip modul: Expansion Module Gigabit Ethernet mixt (RJ-45 + SFP).

Porturi:

• 20 × 10/100/1000Base-T RJ-45, autosensing, full-duplex.
• 4 × SFP 100/1000Base-X, hot-swappable.

Lățime de bandă totală: 48 Gbps full-duplex.

Control flux: IEEE 802.3x.

Tabel MAC: 128.000 adrese, partajat cu șasiul.

Jumbo Frames: până la 9.216 octeți.

Layer 2: STP, RSTP, MSTP, Link Aggregation (LACP 802.3ad).

Layer 3 (prin șasiu): Static Routing, RIP, OSPF, VRRP, Policy-Based Routing.

QoS avansat: clasificare 802.1p, DSCP, 8 cozi per port.

VLAN: până la 4094 VLAN-uri (802.1Q).

Compatibilitate & Conectivitate

• Compatibil cu șasiurile:
• HP ProCurve 5406zl (J8697A)
• HP ProCurve 5412zl (J8698A)
• HP 8212zl (J8715A)

Tipuri de conexiuni:

• RJ-45: cabluri UTP/STP Cat5e, Cat6, Cat6A (până la 100 m).
• SFP: module SX (850 nm, multimode, până la 550 m), LX (1310 nm, single-mode, până la 10 km), BX (până la 20 km).
• Auto-negociere viteză și duplex.
• Auto-MDI/MDIX pe toate porturile RJ-45.
• Suport simultan pentru porturi cupru și fibră.
• Compatibil cu OpenFlow 1.0 și administrare centralizată prin Aruba AirWave sau IMC.

Specificații Fizice & Mediu

• Dimensiuni: 34 × 316 × 254 mm (Î × L × A).
• Greutate: ≈ 1,5 kg.
• Alimentare: prin backplane-ul șasiului (fără sursă dedicată).
• Consum: ≈ 35–40 W.
• Temperatura de operare: 0 °C – 45 °C.
• Umiditate relativă: 10 % – 90 %, fără condens.
• Ventilație: pasivă, utilizând fluxul de aer intern al șasiului.

Avantaje & Beneficii

• Design mixt (cupru + fibră) – flexibilitate maximă pentru implementări de acces și uplink.
• 20 porturi RJ-45 Gigabit pentru conectarea echipamentelor de birou, servere sau access point-uri.
• 4 porturi SFP dedicate uplink-urilor redundante către switch-uri core.
• Instalare hot-swap, fără oprirea șasiului.
• Integrare nativă cu HP ProVision/ArubaOS-Switch și platforme de management IMC/AirWave.
• Fiabilitate ridicată, ideal pentru rețele enterprise, campusuri și infrastructuri hibride.

Întrebări Frecvente (FAQ)

Î1: Ce tipuri de conexiuni oferă J9308A?
R: 20 porturi RJ-45 Gigabit și 4 porturi SFP 100/1000Base-X.

Î2: Pot folosi toate porturile simultan?
R: Da, toate cele 24 de porturi sunt active simultan și pot fi gestionate independent.

Î3: Este compatibil cu 10 GbE?
R: Nu, J9308A suportă doar viteze de până la 1 Gbps (RJ-45 și SFP).

Î4: Poate funcționa cu module SFP terțe?
R: Da, în general este compatibil cu module SFP standard 1000Base-SX/LX/BX, deși HP recomandă transceivere certificate.

Î5: Necesită alimentare separată?
R: Nu, primește alimentarea direct din backplane-ul șasiului HP ProCurve.
