Specificații detaliate – Cisco AS54HPX-2E1-60-AC

Rezumat

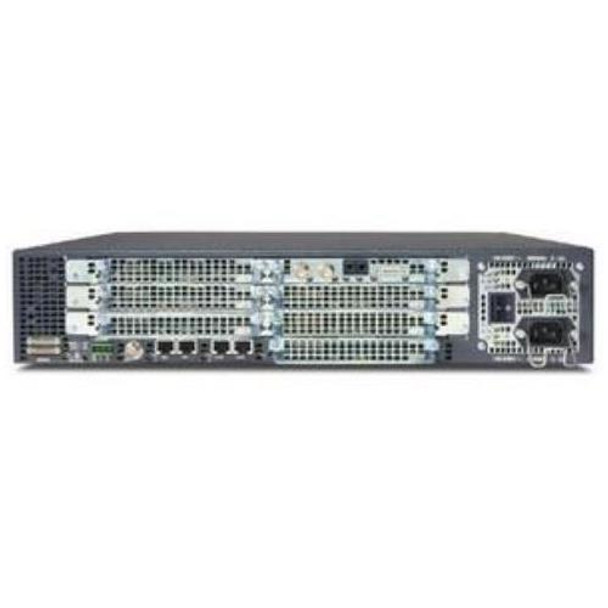

Modelul Cisco AS54HPX-2E1-60-AC face parte din seria Cisco AS5400HPX Universal Gateway, fiind o soluție modulară de nivel carrier, concepută pentru furnizori de servicii și infrastructuri enterprise de voce și date. Configurația include 2 interfețe E1, 60 DSP-uri (Digital Signal Processors) pentru procesare voce/fax/modem și alimentare redundantă AC, oferind o platformă completă pentru aplicații VoIP, TDM, fax-over-IP și acces universal.

Performanță & Arhitectură

• Tip echipament: Gateway universal voce/date – platformă AS5400HPX.
• Interfețe digitale: 2 × E1 (2,048 Mbps fiecare) pentru conectivitate PSTN, ISDN PRI sau interconectare carrier.
• DSP-uri integrate: 60 canale de procesare simultană voce/fax/modem (configurație DSP universale).
• Protocoale suportate: H.323, SIP, MGCP, T.37, T.38, SS7 (prin card dedicat).
• Codec-uri voce suportate: G.711, G.729A/B, G.723.1, GSM-FR, iLBC.
• Funcții de procesare: Transcodare, Conferință, Fax relay, Modem relay, detectare DTMF și VAD/CNG.
• Platformă software: Cisco IOS IP+ cu funcționalități de routing, QoS, NAT, ACL, DHCP și SNMP.
• Tip procesor: MIPS RISC 32-bit optimizat pentru aplicații de rețea cu latență redusă.
• Memorie: 512 MB SDRAM, 128 MB Flash.
• Lățime de bandă backplane: 2,5 Gbps.

Conectivitate & Compatibilitate

• Porturi LAN: 2 × 10/100Base-T Ethernet (RJ-45, autosensing) pentru management și trafic IP.
• Porturi seriale: 2 × async/sync (DB-25) pentru management extern sau backhaul.
• Protocoale de transport: IPv4, IPv6 (opțional), UDP, TCP, RTP, RTCP.
• Compatibilitate cu: Cisco Unified Communications Manager, Cisco CallManager Express, platforme H.323 și SIP standard.
• Suport pentru dial peer-uri dinamice și statice, QoS pe bază de DiffServ/ToS, prioritizare voce (LLQ).
• Posibilitate de conectare în cluster cu alte gateway-uri Cisco AS5400 pentru extinderea capacității de procesare.

Specificații Fizice & Mediu

• Format: rack 19”, 2U.
• Dimensiuni: 87 × 442 × 380 mm (Î × L × A).
• Greutate: ≈ 13 kg.
• Alimentare: Dual AC (100–240 V AC, 50/60 Hz).
• Consum maxim: ≈ 280 W.
• Ventilație: activă, cu ventilatoare redundante.
• Temperatura de operare: 0 °C – 40 °C.
• Umiditate relativă: 10% – 90%, non-condensantă.

Funcționalități principale

• Gateway Voce/Date Universal: suport pentru convergența traficului PSTN ↔ IP.
• Redundanță completă: surse AC duale pentru fiabilitate ridicată.
• Scalabilitate: extensibil prin carduri suplimentare DSP sau interfețe E1/T1/CT3.
• Suport fax complet: T.37 store-and-forward și T.38 real-time relay.
• Management avansat: CLI (IOS), SNMP, Telnet, TFTP, Syslog, RADIUS/TACACS+.
• Securitate: control acces, autentificare utilizatori, liste de control ACL, filtrare traficului SIP/H.323.

Avantaje & Beneficii

• Platformă multi-serviciu: gestionează simultan voce, fax și trafic IP fără echipamente suplimentare.
• Performanță carrier-class: până la 60 canale active voce cu redundanță DSP.
• Arhitectură modulară: permite configurarea flexibilă cu interfețe E1/T1 suplimentare.
• Compatibilitate totală cu standardele ITU și IETF, garantând interoperabilitate între rețele IP și TDM.
• Fiabilitate ridicată, ideal pentru aplicații 24/7 în centre de date, operatori telecom sau noduri VoIP.
• Suport Cisco IOS complet, cu actualizări software, diagnostic avansat și integrare în Cisco Prime.

Întrebări Frecvente (FAQ)

Î1: Ce înseamnă „2E1-60” în denumirea produsului?
R: Indică prezența a 2 porturi E1 și 60 canale DSP pentru procesarea simultană a traficului voce/fax/modem.

Î2: Poate fi folosit ca gateway SIP?
R: Da, suportă protocoale SIP și H.323, putând funcționa ca gateway între IP și PSTN.

Î3: Poate gestiona simultan fax și voce?
R: Da, prin DSP-urile universale care comută dinamic între voce, fax și modem.

Î4: Este posibilă extinderea capacității DSP?
R: Da, se pot adăuga carduri suplimentare DSP (PVDM) sau module de trunchi E1/T1.

Î5: Este potrivit pentru utilizare enterprise?
R: Da, deși este o platformă carrier-grade, poate fi implementat și în infrastructuri enterprise complexe, unde se dorește integrarea completă voce-IP.
