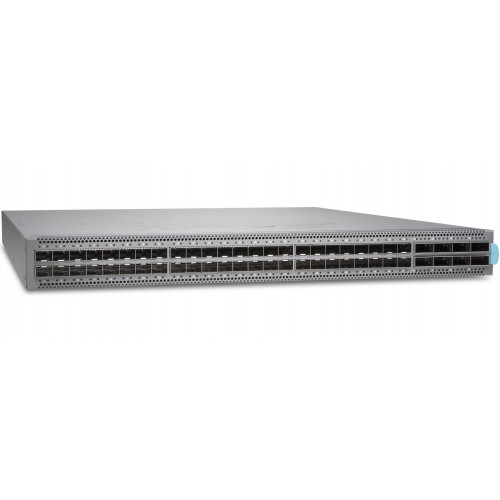

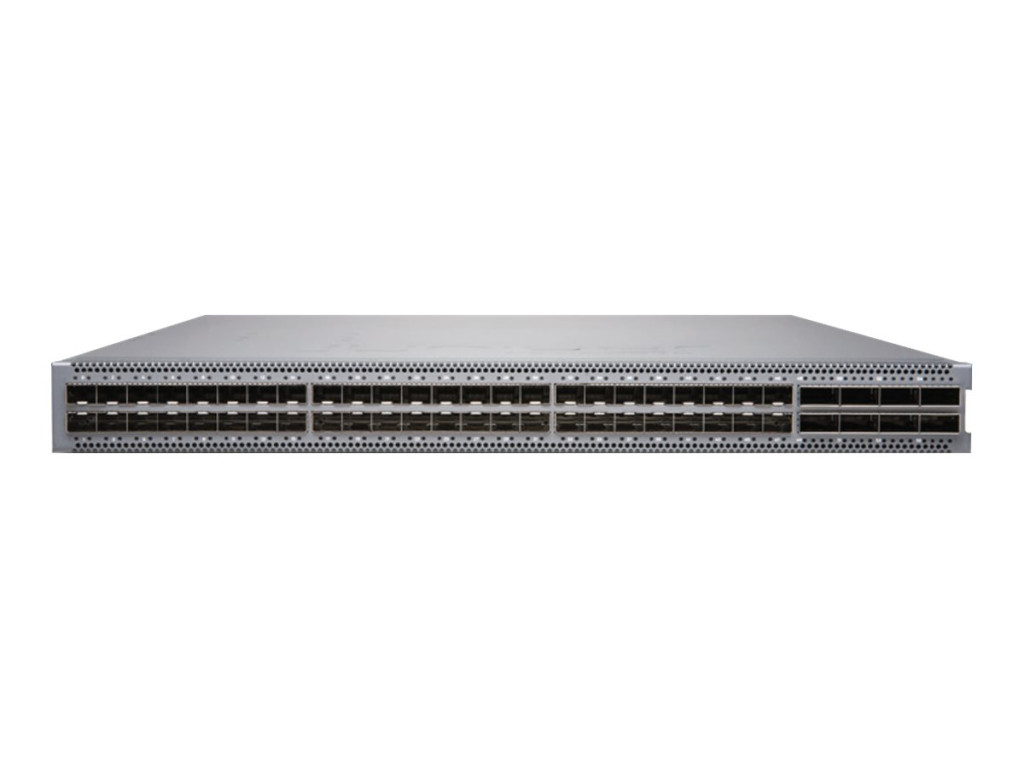

Switch Juniper QFX5120 Series QFX5120-48Y-AFO2, 48 porturi

Specificații tehnice – Juniper QFX5120-48Y-AFO2

Acest switch Juniper QFX5120 este un model de înaltă performanță de $1\text{U}$, dedicat rolurilor de Leaf în centrele de date și de Distribuție în rețelele Campus. Cu o lățime de bandă masivă de $2\text{ Tbps}$ și latență de $550\text{ ns}$, modelul este optimizat pentru traficul $25\text{ GbE}$ și respectă standardul european de răcire AFO (Airflow Front-to-Back).

General

• Model: QFX5120-48Y-AFO2 (variantă cu alimentare AC, răcire și flux de aer AFO).
• Familie: QFX5120 (switch de înaltă performanță pentru Leaf/Distribuție).
• Design: $1\text{U rackmount}$, șasiu fix.
• Sistem de Operare: Junos OS.
• Conformitate UE: Marcare CE și conformitate cu standardele europene (ETSI, RoHS, WEEE).

Porturi & Conectivitate

• Porturi Downlink: $48\times \text{SFP}28$ tri-viteză (suportă $1\text{ GbE}$, $10\text{ GbE}$, $25\text{ GbE}$).
• Porturi Uplink: $8\times \text{QSFP}28$ (suportă $40\text{ GbE}$ sau $100\text{ GbE}$).
• Suport Breakout: Fiecare port QSFP28 poate fi configurat ca $4\times 25\text{ GbE}$.
• Interfețe Auxiliare: Include $1\times \text{port consola˘ RJ-}45$, $1\times \text{port management Out-of-Band}$ și $1\times \text{USB}$.
• Cadru Jumbo (Jumbo Frame): Suportă până la $9.216\text{ bytes}$.

Performanță & Capabilități Cheie

• Capacitate de Comutare (Bidirecțional): Aproximativ $2\text{ Tbps}$ (lățime de bandă masivă).
• Rată de Forwarding: Aproximativ $1.31\text{ Bpps}$ (miliarde de pachete pe secundă).
• Latență Tipică: Ultra-scăzută, de aproximativ $550\text{ nanosecunde}(ns)$ (profil cut-through).
• Adrese MAC/VLAN-uri: Suportă o scară ridicată de adrese MAC (sute de mii de intrări) și mii de instanțe VLAN.
• EVPN / VXLAN: Asigură suport complet L2/L3 Gateway cu multihoming, esențial pentru virtualizarea rețelelor de centre de date.
• Rutare L3: Suportă protocoale avansate IPv4/IPv6 (inclusiv OSPF, BGP) și ECMP.

Hardware & Resurse Interne

• Procesor (CPU): Intel quad-core, tactat la aproximativ $2.2\text{ GHz}$.
• Memorie RAM: $16\text{ GB}$ RAM.
• Stocare Internă: Aproximativ $50–64\text{ GB SSD}$ (pentru imagini Junos și jurnale).
• Buffer Pachete: Buffer partajat, optimizat pentru traficul de mare viteză.
• Alimentare: $2\times \text{PSU hot-swappable AC}$ (100–240 V), configurate pentru redundanță.

Răcire și Mediu (Focus GEO: AFO & UE)

• Flux de Aer (GEO): AFO (Airflow Front-to-Back). Aerul este evacuat prin partea frontală (port side) – esențial pentru rack-urile standard din UE cu culoar cald/rece.

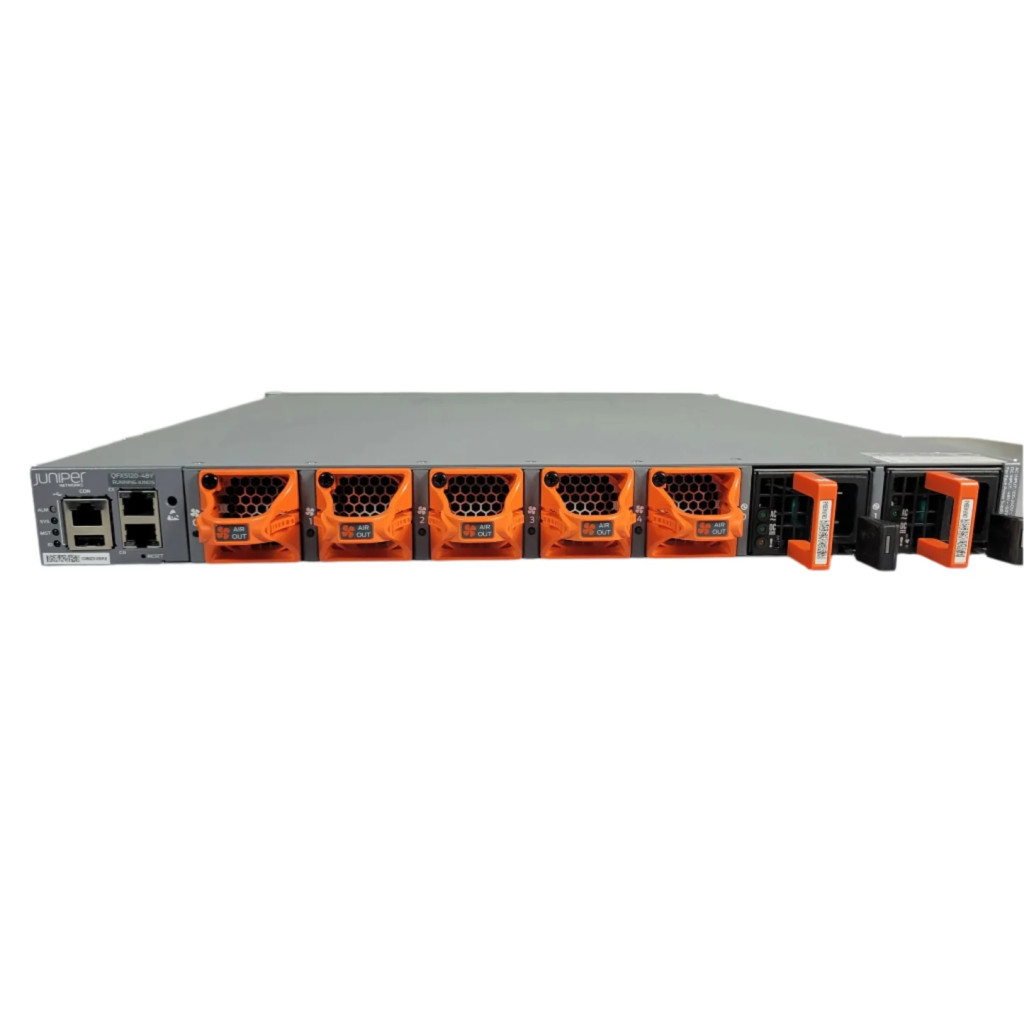

• Ventilatoare: Module hot-swappable AFO (cu mânere roșii).
• Temperatura de Operare: $0\text{ °C}$ până la $+45\text{ °C}$.
• Dimensiuni (L $\times$ Î $\times$ A): $44.1\times 4.37\times 52.0\text{ cm}$.

Întrebări Frecvente (FAQ)

Î: Ce înseamnă AFO în contextul acestui switch? R: AFO înseamnă Airflow Front-to-Back (flux de aer față-spate). Această direcție de răcire este specifică și obligatorie pentru majoritatea centrelor de date din Uniunea Europeană (UE), asigurând compatibilitatea cu sistemele standard de tip hot/cold aisle.

Î: Care este rolul principal al QFX5120-48Y? R: Rolul principal este de Leaf/ToR în arhitecturi Spine-Leaf de centru de date, oferind o conectivitate de $25\text{ GbE}$ către servere și $100\text{ GbE}$ uplink către switch-ul Spine.

Î: Ce nivel de virtualizare suportă? R: Suportă virtualizarea completă a rețelei prin protocolul EVPN/VXLAN, acționând ca un gateway pentru a extinde rețeaua L2 peste o infrastructură L3 subiacentă.

Observații pentru proiectare în UE

• Alege întotdeauna PSU și fan-tray AFO (Front-to-Back) pentru compatibilitate cu fluxul de aer din rack-urile europene.
• Pentru consum și disipare, dimensionează PDU-urile 230 V și răcirea în funcție de opticile QSFP28/SFP28 (consumul variază semnificativ la 100 GbE).
• Verifică compatibilitatea opticilor (SR/LR/DR/FR; DAC/AOC) și a cablurilor breakout 4×25 G conform listei Juniper.
