Specificații detaliate – HPE 680536-001 (QW923A) – 16G Fibre Channel SFP+ Short-Wave

Rezumat

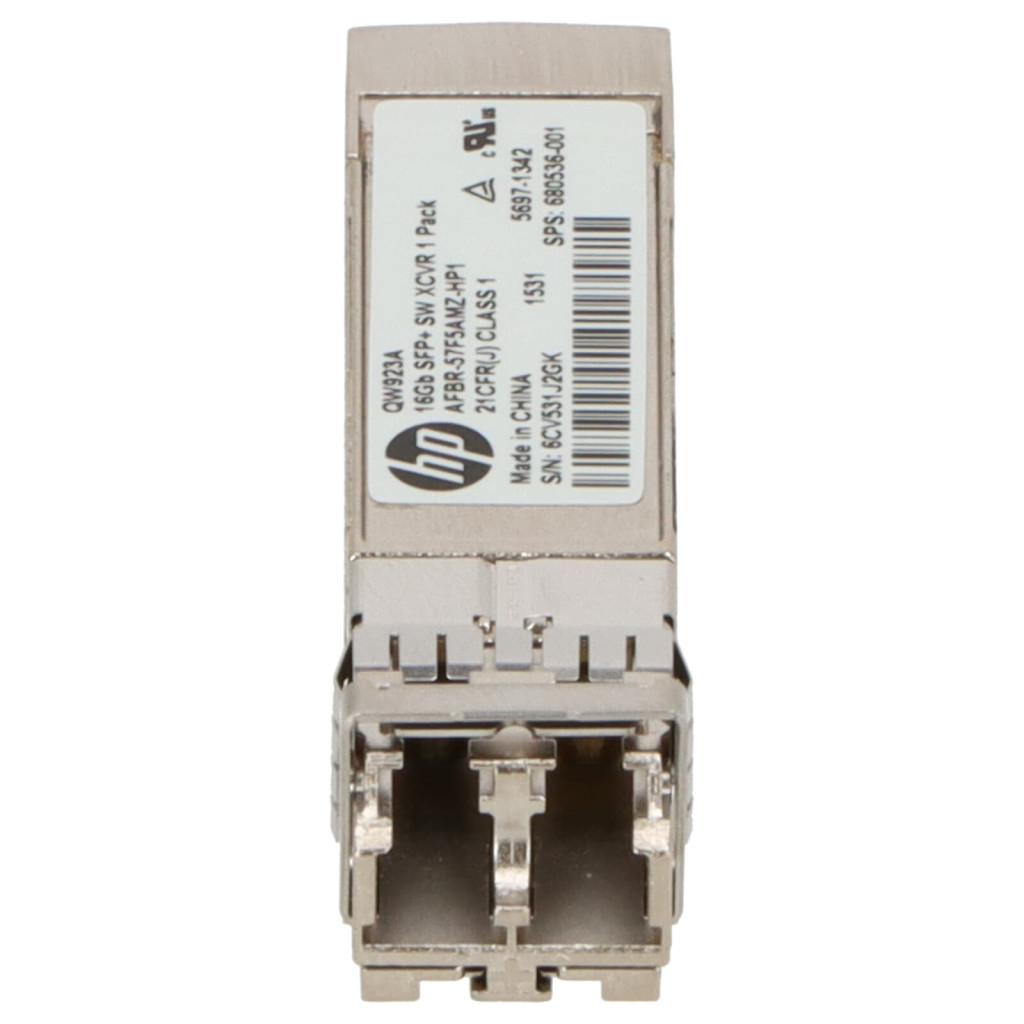

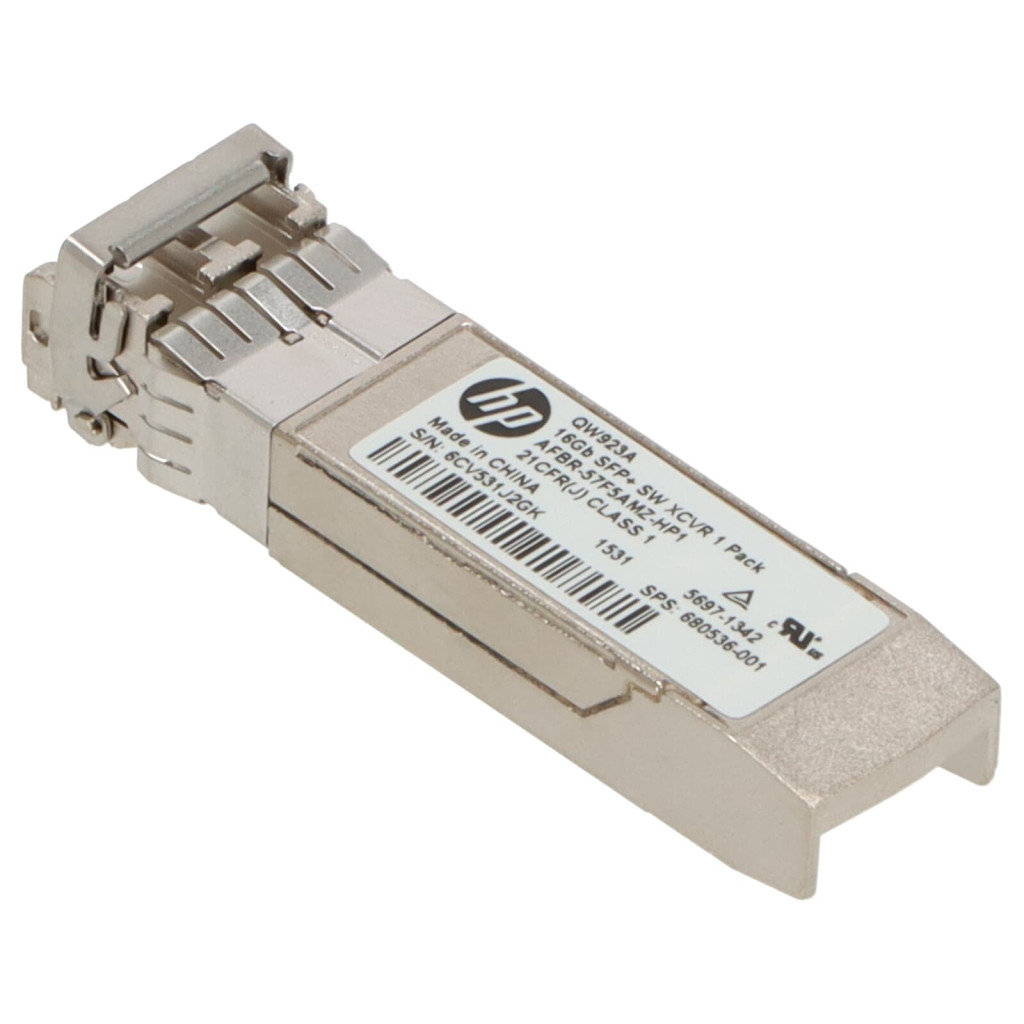

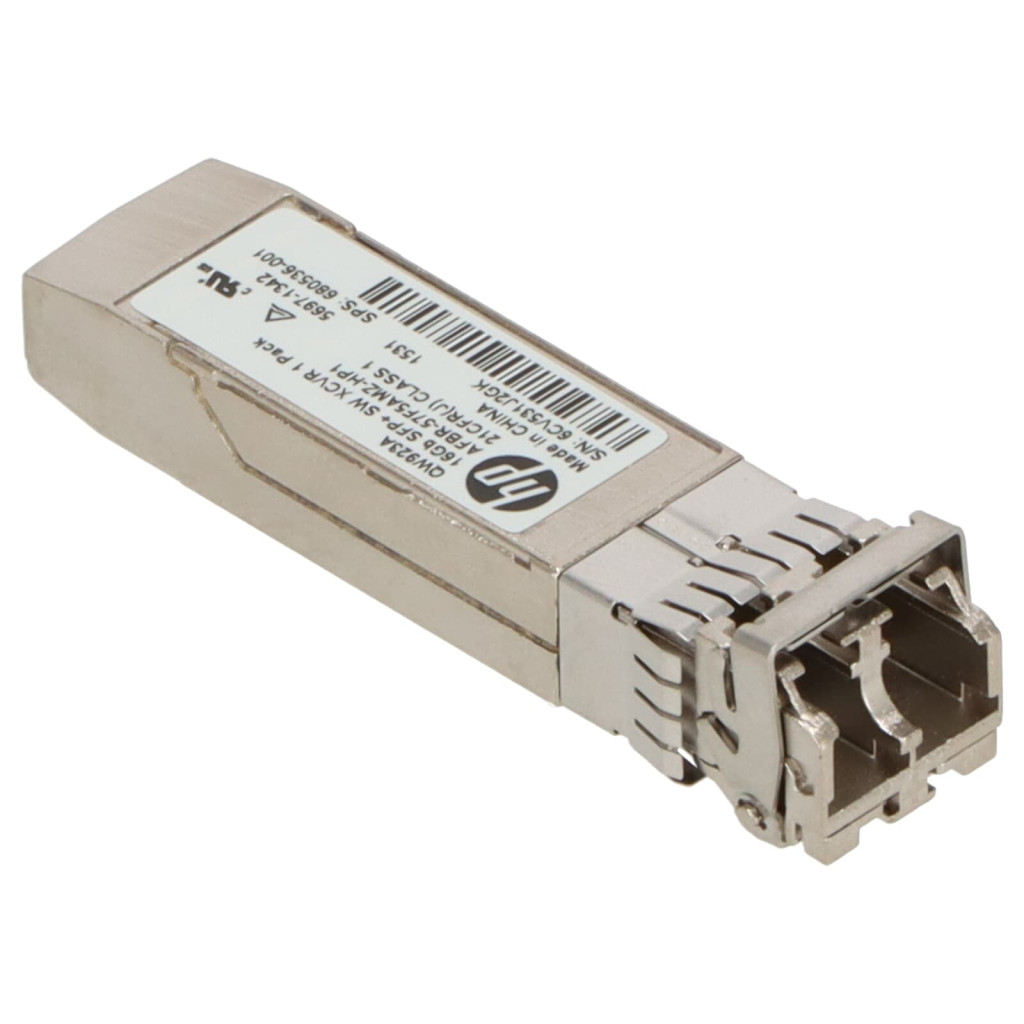

HPE 680536-001 (QW923A) este un transceiver SFP+ 16G Fibre Channel, Short-Wave (850 nm) pentru fibră multimode (MMF), destinat conexiunilor FC de mare viteză în switch-uri și controlere HPE. Asigură rată linie $14{,}025\,\mathrm{Gb/s}$ (16GFC), compatibilitate cu 8G/4G FC, și distanțe tipice de până la $100\,\mathrm{m}$ pe OM3 sau $125\,\mathrm{m}$ pe OM4, cu conector LC duplex.

Tehnologie & Performanță

• Tip: SFP+ 16G Fibre Channel (hot-pluggable).
• Lungime de undă: $850\,\mathrm{nm}$ (Short-Wave, VCSEL/laser SWL).
• Rată linie: $14{,}025\,\mathrm{Gb/s}$ (16GFC); retro-compatibil 8GFC $8{,}5\,\mathrm{Gb/s}$ și 4GFC $4{,}25\,\mathrm{Gb/s}$.
• Buget optic tipic: ≈ $2{,}7\,\mathrm{dB}$ (specific SW).
• Conector: LC duplex.
• Monitorizare digitală: DDM/DOM pentru temperatură, tensiune și putere optică.

Distanțe & Mediu optic

• OM3 (50/125 µm): până la $100\,\mathrm{m}$.
• OM4 (50/125 µm): până la $125\,\mathrm{m}$.
• OM2 (50/125 µm): până la $35\,\mathrm{m}$ (orientativ pentru SW).
• OM1 (62{,}5/125 µm): până la $15\,\mathrm{m}$ (orientativ; nu este recomandat pentru 16G).

Compatibilitate & Integrare

• Form-factor: SFP+ (MSA compliant); compatibil cu echipamente HPE FC (B-series/C-series) și HBA/switch-uri care acceptă 16G SW SFP+.
• Mape de piese HPE: Spare Part: 680536-001; Option Part: QW923A.
• Interoperabilitate: conectivitate cu alte transceivere 16GBASE-SW conforme IEEE/T11 (în perechi SW).
• Utilizare tipică: uplink-uri SAN, interconect switch-uri FC, conexiuni la storage array/host bus adapter.

Fizic & Mediu de lucru

• Alimentare: $3{,}3\,\mathrm{V\,DC}$; consum tipic $< 1\,\mathrm{W}$.
• Interval temperatură: $0^{\circ}\mathrm{C}$ – $70^{\circ}\mathrm{C}$ (comercial).
• Dimensiuni: format SFP+ standard; carcasă metalică ecranată EMI.
• Instalare: hot-swap, fără întreruperea traficului SAN.

Întrebări Frecvente (FAQ)

Î: Ce distanță maximă acoperă modulul pe multimode?
R: Până la $100\,\mathrm{m}$ pe OM3 și $125\,\mathrm{m}$ pe OM4.

Î: Este compatibil cu 8G sau 4G Fibre Channel?
R: Da, funcționează și la $8{,}5\,\mathrm{Gb/s}$ și $4{,}25\,\mathrm{Gb/s}$.

Î: Conectorul optic este LC?
R: Da, LC duplex.

Î: Poate fi folosit pe single-mode?
R: Nu, acesta este un modul Short-Wave $850\,\mathrm{nm}$ pentru MMF; pentru SMF este necesar un modul LR (1310 nm).

Î: Are suport DOM/DDM?
R: Da, pentru monitorizarea parametri optici în timp real.
