Specificații detaliate – Cisco N7K-F306CK-25

Rezumat

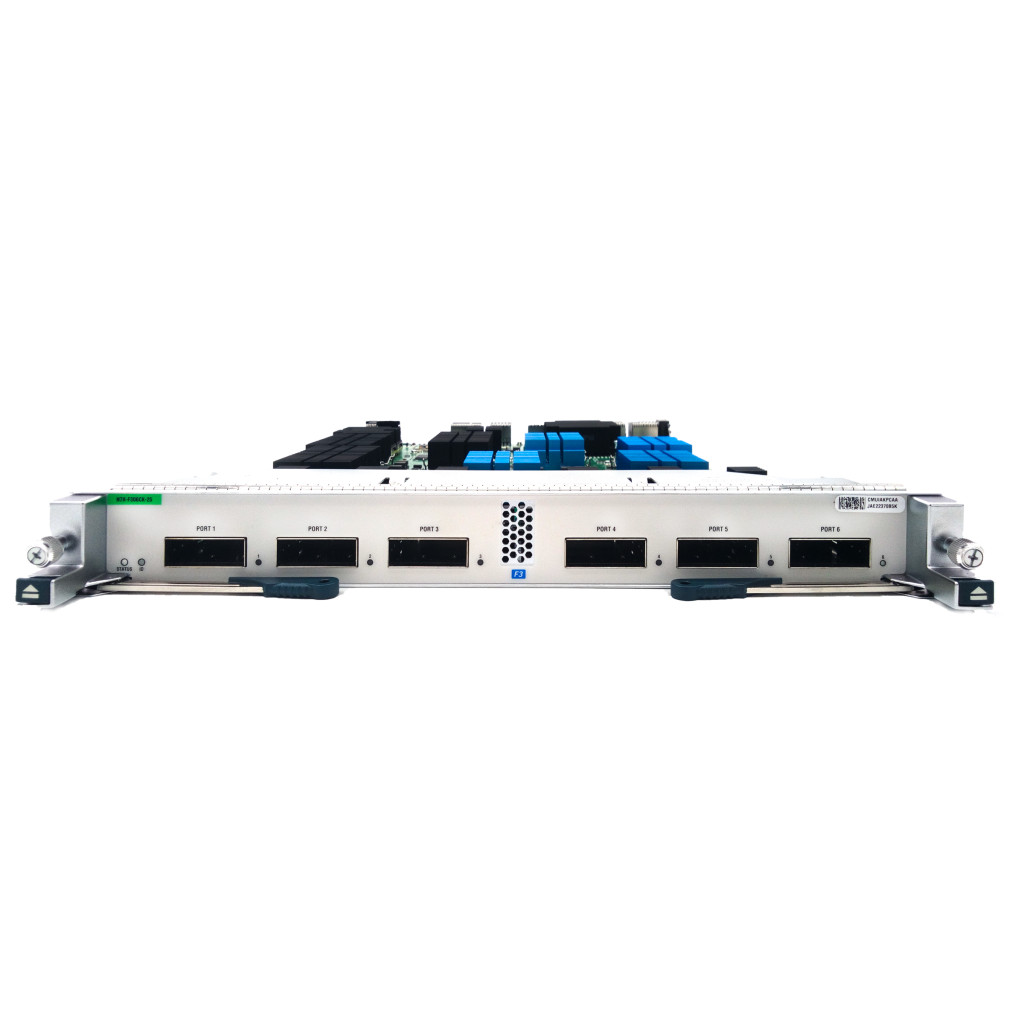

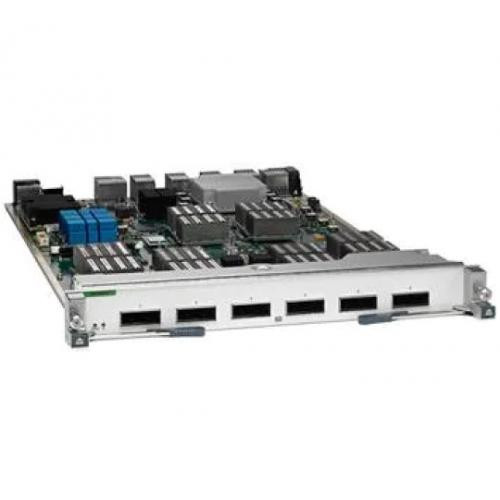

Modulul Cisco N7K-F306CK-25 este un modul de interfață de înaltă performanță pentru echipamentele din seria Cisco Nexus 7000, echipat cu 6 porturi 100 Gigabit Ethernet (CPAK). Oferă o capacitate de comutare de 600 Gbps per modul și este conceput pentru centre de date mari care necesită conectivitate de mare viteză, latență redusă și fiabilitate ridicată.

Performanță & Arhitectură

• Tip interfață: 6 × 100 Gigabit Ethernet (CPAK).
• Capacitate totală de comutare: 600 Gbps per modul.
• Rată de forwarding: aproximativ 900 milioane pachete/secundă (Mpps).
• Memorie buffer VOQ: 72 MB, pentru performanță uniformă sub sarcină mare.
• Suport pentru protocoale de rețea avansate: VXLAN, OTV, MPLS, FabricPath, LISP.
• Optimizat pentru arhitecturi de tip spine-leaf și rețele de centre de date cu densitate mare.
• Rulare pe sistemul de operare Cisco NX-OS, compatibil cu modulele și supraveghetorii (Supervisor Modules) din seria F3.

Compatibilitate & Montare

• Compatibil cu șasiurile Cisco Nexus 7000: 4-slot, 9-slot, 10-slot și 18-slot.
• Compatibil cu modulele de control și fabric corespunzătoare generației F3.
• Instalare directă în sloturile I/O, fără adaptori suplimentari.
• Compatibil cu transceivere Cisco CPAK 100G (SR10, LR4, ER4, CPAK to QSFP adaptors).
• Suport pentru cabluri optice multimode și singlemode, în funcție de transceiverul utilizat.

Specificații Fizice & de Mediu

• Format fizic: modul full-height, hot-swappable.
• Dimensiuni: 43,2 mm (H) × 388 mm (W) × 510 mm (D).
• Greutate: aproximativ 7,3 kg.
• Temperatura de operare: 0 °C – 40 °C.
• Umiditate relativă: 5% – 85%, fără condens.
• Consum energetic: aproximativ 550 W per modul (în funcție de sarcină).
• Răcire: răcire forțată, prin flux de aer frontal–posterior, gestionată de ventilatoarele chassisului.

Funcționalități & Avantaje

• Permite crearea de conexiuni 100G cu densitate ridicată între switch-uri de tip spine și core.
• Scalabilitate mare — potrivit pentru rețele de tip cloud, HPC și infrastructuri SDN.
• Asigură protecție a investiției prin compatibilitate cu șasiurile Nexus existente.
• Funcționează cu controlere Supervisor 2E și module Fabric F3, oferind performanță optimizată.
• Suport pentru securitate la nivel de rețea și izolare hardware a fluxurilor de date.
• Ideal pentru migrarea infrastructurilor 40G către 100G, cu compatibilitate înapoi.

Întrebări Frecvente (FAQ)

Î1: Ce viteză oferă fiecare port?
R: Fiecare dintre cele șase porturi oferă 100 Gb/s full-duplex.

Î2: Cu ce tip de transceivere este compatibil modulul?
R: Compatibil cu transceivere CPAK 100G – SR10, LR4, ER4, sau adaptoare CPAK–QSFP.

Î3: Este compatibil cu toate șasiurile Nexus 7000?
R: Da, atâta timp cât chassisul este echipat cu module Supervisor și Fabric F3 compatibile.

Î4: Ce rol are acest modul într-o arhitectură de rețea?
R: Servește drept interfață de uplink de mare viteză între switch-uri de agregare și spine, în infrastructuri de tip datacenter.

Î5: Necesită licență software suplimentară?
R: Da, anumite funcții avansate (MPLS, VXLAN, OTV) pot necesita licențe suplimentare pe chassis.
