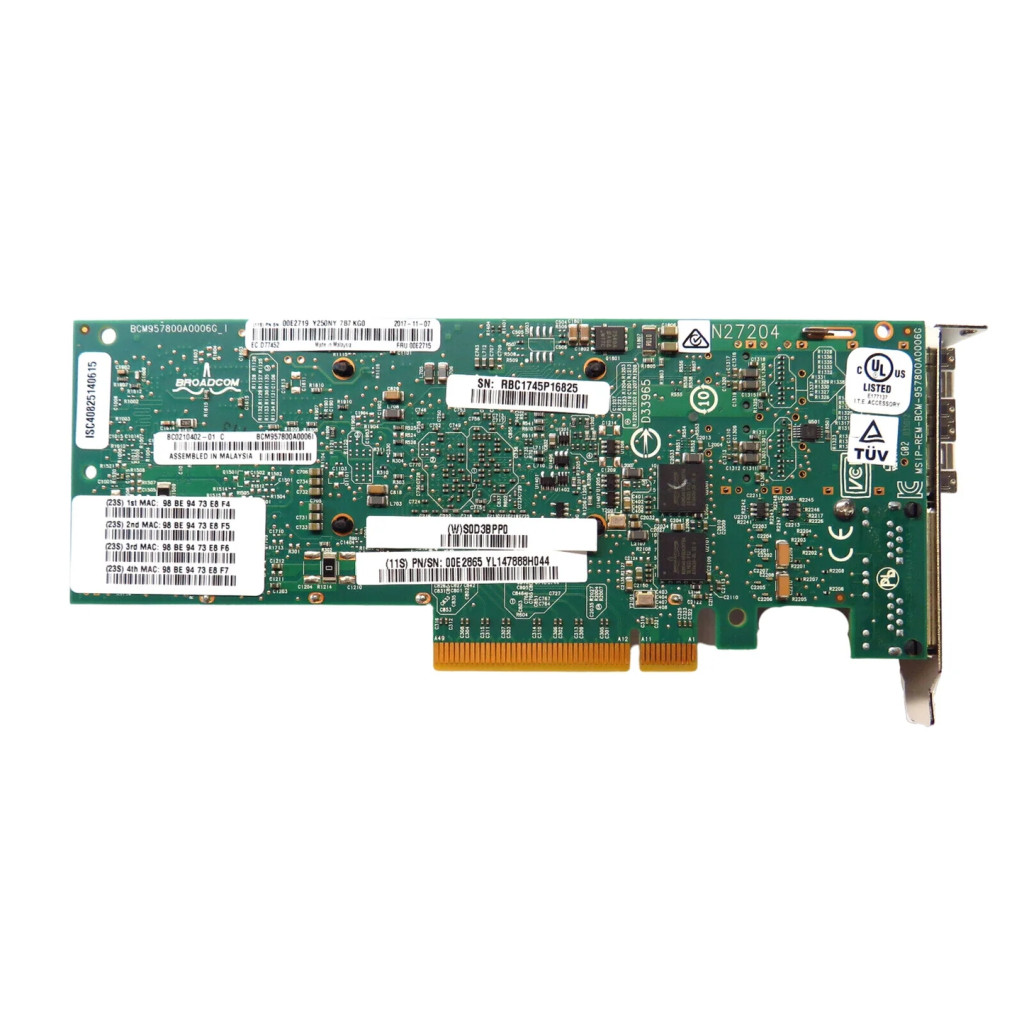

IBM PCIe2 4-Port 10GbE SR + 1GbE RJ45 Ethernet Adapter – 00E2715

Avantaje si functionalitate

• Adaptor original IBM
• Cod produs: 00E2715
• Tip produs: placa de retea PCI Express
• Configuratie porturi:
  •   2 x 10GbE SR optic
  •   2 x 1GbE RJ45
• Interfata host: PCIe Gen2 x8
• Format: short form-factor
• Suport pentru bracket low-profile si regular-height, in functie de configuratia livrata
• Functie principala: Ethernet NIC
• Potrivit pentru consolidarea traficului de retea in servere IBM Power Systems
• Utilizat in infrastructuri enterprise cu conexiuni mixte 10GbE fibra si 1GbE copper
• Corespondenta IBM Feature Code: EN0S
• CCIN asociat: 2CC3

Specificatii tehnice detaliate

Compatibilitate

Atentie la configurare

• 00E2715 este adaptor IBM Ethernet PCIe, nu memorie RAM si nu HDD.

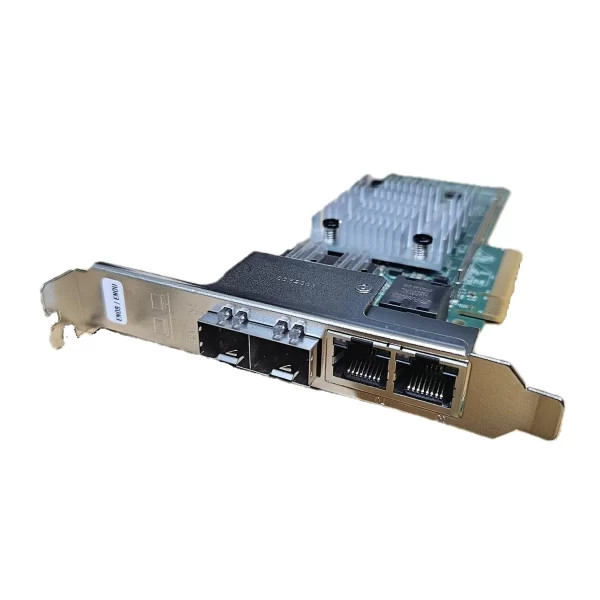

• Are 4 porturi in total: 2 porturi 10GbE SR optic si 2 porturi 1GbE RJ45.
• Porturile optice sunt pentru 10GbE SR, nu pentru Fibre Channel.
• Interfata host este PCIe Gen2 x8.
• Pentru porturile 10GbE sunt necesare cabluri fibra multimode compatibile cu SR.

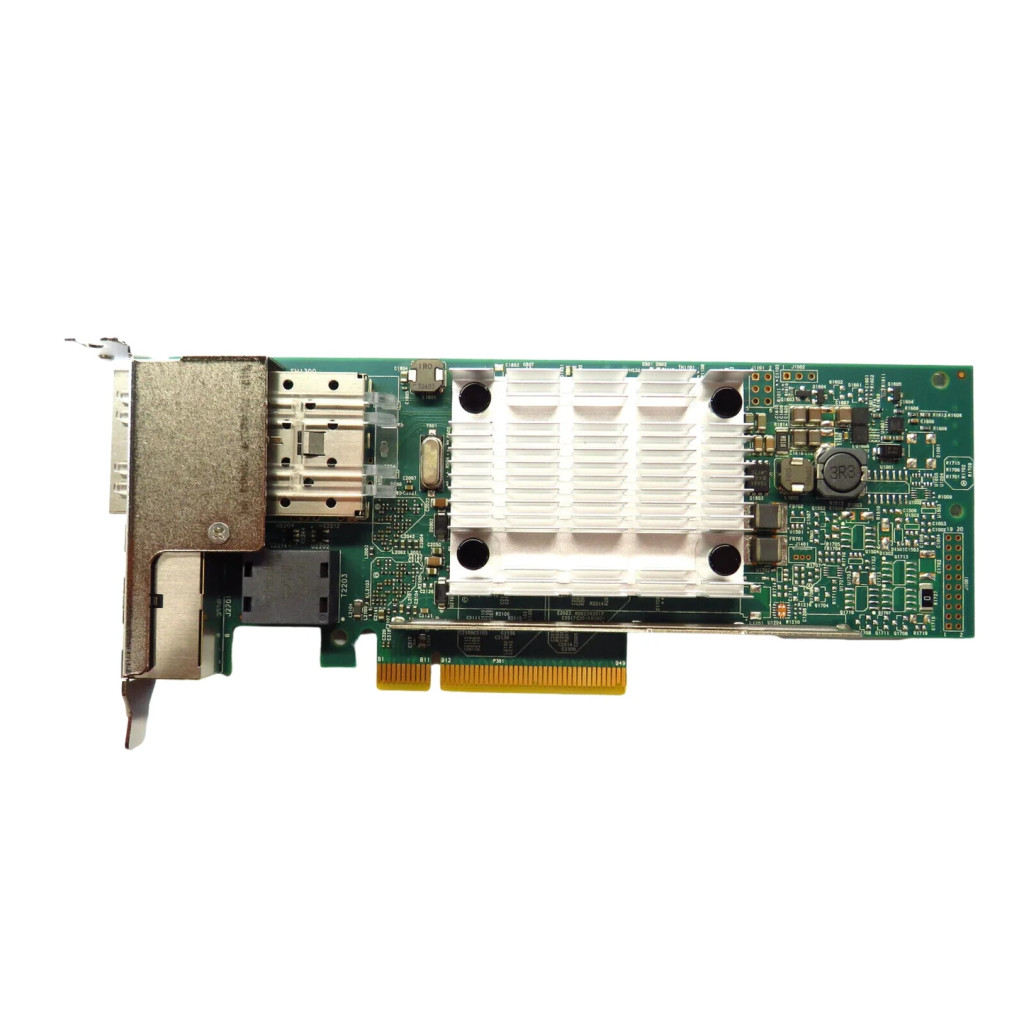

• Bracket-ul livrat poate fi low-profile sau full-height; trebuie verificat fizic inainte de instalare.
• Este listat pentru IBM Power Systems, cu Feature Code EN0S si CCIN 2CC3.
• Nu trebuie confundat cu 00E2718 sau 00E2719, care apar in aceeasi familie de adaptoare.
• Compatibilitatea finala se verifica dupa modelul exact al serverului IBM Power si nivelul de firmware.

Beneficii in infrastructuri enterprise / data center

• Permite combinarea conectivitatii 10GbE fibra si 1GbE copper pe acelasi adaptor.
• Cele doua porturi 10GbE SR sunt potrivite pentru uplink-uri rapide in rack sau data center.
• Porturile RJ45 de 1GbE pot fi folosite pentru conectivitate standard, management sau retele separate.
• Interfata PCIe Gen2 x8 asigura latime de banda adecvata pentru traficul agregat al adaptorului.
• Este util pentru servere IBM Power unde se doreste extinderea conectivitatii Ethernet fara ocuparea mai multor sloturi.
• Se integreaza in medii IBM Power cu AIX, IBM i sau Linux, daca platforma este suportata.

Intrebari frecvente

Ce este IBM 00E2715?
Este un adaptor Ethernet PCIe pentru IBM Power Systems, cu 2 porturi 10GbE SR optic si 2 porturi 1GbE RJ45.

Este placa Fibre Channel?
Nu. Este placa Ethernet, nu adaptor Fibre Channel.

Ce Feature Code IBM are?
Feature Code-ul este EN0S.

Ce CCIN are?
CCIN-ul asociat este 2CC3.

Are porturi SFP+?
Adaptorul este descris ca avand 2 porturi 10GbE SR optic. In listarile comerciale apare frecvent ca 10Gb SR + RJ45; transceiverele/cablurile trebuie verificate in pachetul efectiv.

Este pentru servere x86?
Este destinat in principal sistemelor IBM Power Systems. Pentru x86 compatibilitatea trebuie verificata separat.
