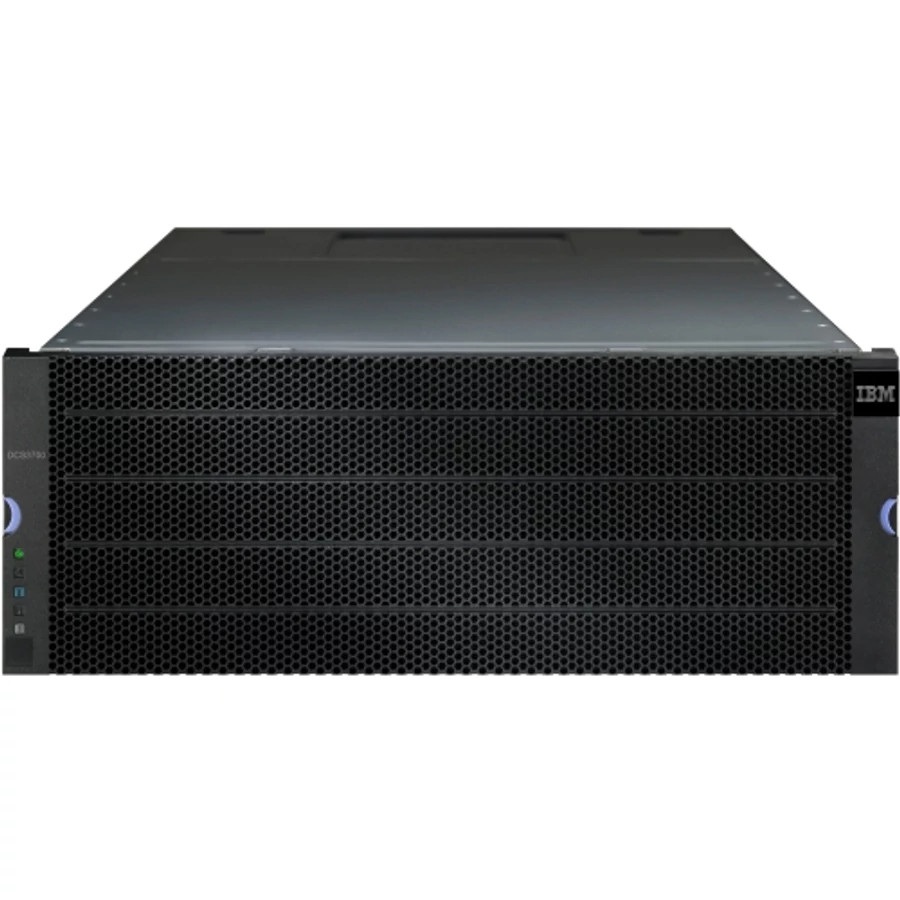

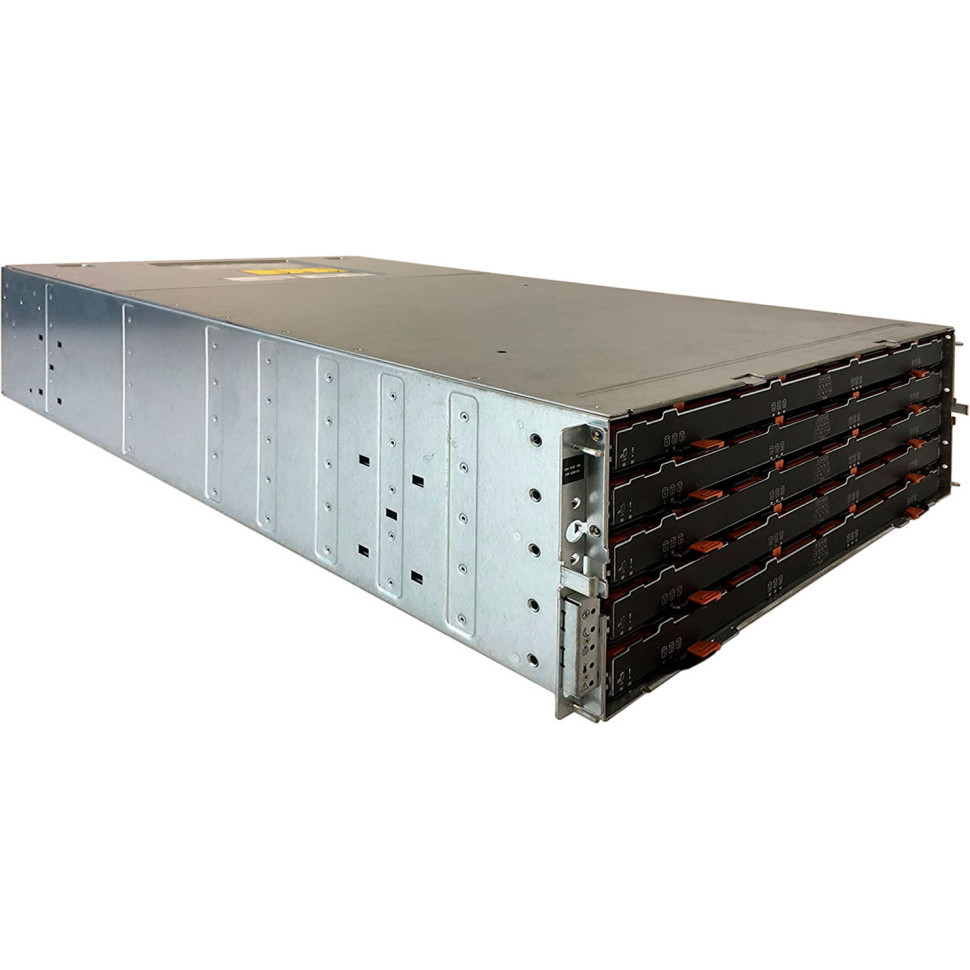

IBM DCS3700 EXPANSION UNIT

Specificații tehnice – IBM 1818-80E (DCS3700 Expansion Unit)

General

• Model / Denumire: 1818-80E (expansion shelf pentru DCS3700)
• Tip dispozitiv: unitate de extindere DAS (Direct-Attached Storage)
• Compatibilitate: corespunde liniei IBM DCS3700 / DCS3860 ca shelf de expansiune
• HDD: Nu contine HDD/SSD

Capacitate & bay-uri

• Număr total de bay-uri de disc: 60 bay-uri de 3,5″ (LFF)
• Tip discuri acceptate: SAS (6 Gbps) HDD / SSD
• Interfață cu sistemul: SAS 6 Gbps

Componente & control

• Module ESM (Environmental Service Module): 2 module ESM I/F-4
•    includ port de debugging Ethernet 100 Mbps
•    display cu segment de 7 segmente pentru stare
• Sursa de alimentare: 2 surse interne hot-swap, nominal 1755 W
• Module de ventilație / răcire: ventilatoare hot-swap integrate
• Carcasă: rack-mount 4U
• Dimensiuni (rack): 4U înălțime, lățime standard 19″, adâncime ~ 32,5 in (≈ 82,55 cm)
• Greutate & construcție robustă: proiectată pentru medii enterprise

Performanță & funcționare

• Redundanță: completă – sursele și ventilatoarele pot fi înlocuite în exploatare
• Monitorizare: stări de alimentare, temperatură, baie disco, status ESM
• Interfață de diagnoză: port Ethernet dedicat pentru debugging / management ESM
• Interoperabilitate cu sistemul DCS3700: permite extinderea capacității fără a schimba unitatea principală

Exemple de utilizare & scenarii

• Utilizat ca shelf de extindere pentru sistemele IBM DCS3700
• Permite adăugarea de până la 60 drive-uri suplimentare la un controller central
• Suport pentru modul hot-swap și intrețineri fără downtime major
