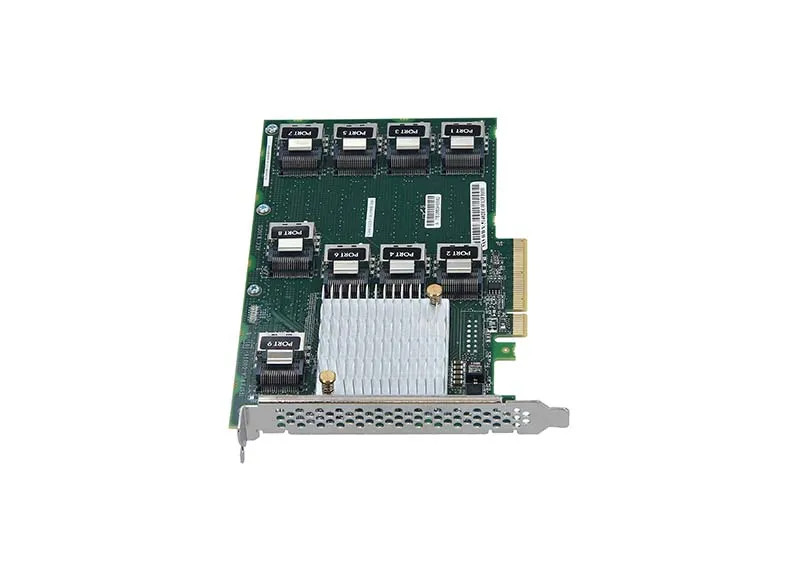

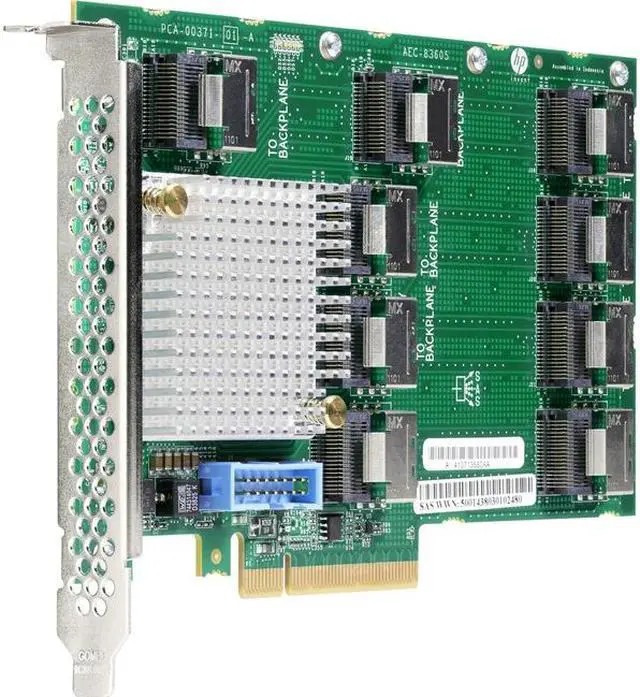

Specificații detaliate – HPE 769635-B21 (12Gb SAS Expander Card pentru ML350 Gen9)

Rezumat

HPE 769635-B21 este un modul 12Gb SAS Expander Card proiectat special pentru serverele HPE ProLiant ML350 Gen9. Acesta permite conectarea mai multor unități de stocare interne SAS sau SATA printr-o singură interfață, extinzând semnificativ capacitatea de stocare și flexibilitatea arhitecturii. Cu suport pentru interfața SAS 12 Gb/s, oferă performanță dublă față de generația anterioară (6G), menținând în același timp compatibilitatea completă cu dispozitivele de stocare existente.

Performanță & Arhitectură

• Tip componentă: SAS Expander Card (controller de extensie pentru magistrala SAS interne).
• Interfață: SAS 12 Gb/s (Serial Attached SCSI).
• Compatibilitate magistrală: PCIe x8 (fizic) – alimentare și interfațare cu placa de bază.
• Rată de transfer: 12 Gb/s per canal SAS, suportând dual-link aggregation.
• Suport pentru:
•       Discuri SAS și SATA (3G / 6G / 12G)
•       Controlere HPE Smart Array P440ar, P840, H240ar, P441, H241
• Capacitate maximă conectabilă: până la 26 unități interne (SFF) sau 14 unități LFF, în funcție de configurația șasiului ML350 Gen9.

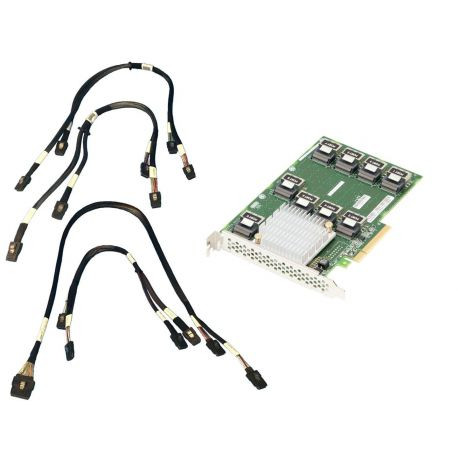

• Compatibilitate cabluri: Mini-SAS HD (SFF-8643 / SFF-8644).
• Suport pentru expansiune internă și backplane dual-channel.

Compatibilitate & Integrare

• Suport hardware dedicat: HPE ProLiant ML350 Gen9 Tower / Rack Convertible.
• Compatibil cu sistemele de operare:
•      Windows Server 2012/2016/2019
•      VMware ESXi 5.5 – 7.x
•      Red Hat / SUSE Linux Enterprise
• Integrare completă cu ecosistemul HPE Smart Storage, inclusiv:
•      Smart Array Advanced Pack (SAAP)
•      Smart Storage Administrator (SSA)
•      HPE Integrated Lights-Out (iLO 4/5)
• Permite conectarea de Backplane-uri SAS dual-path și implementarea RAID-uri avansate (RAID 0, 1, 5, 6, 10, 50, 60) prin controlerul principal.

Funcționalitate & Beneficii

• Extinde numărul de unități SAS/SATA interne fără a necesita controlere adiționale.
• Asigură echilibrarea traficului între canalele SAS pentru performanță constantă.
• Permite reconfigurare dinamică fără întreruperea sistemului (hot-add).
• Oferă management centralizat prin HPE Smart Storage Administrator.
• Suport complet pentru funcții predictive și diagnostice SMART.
• Compatibilitate bidirecțională cu HDD-uri și SSD-uri Enterprise 6G și 12G.
• Ideal pentru servere configurate cu mai multe backplane-uri și configurații RAID complexe.

Specificații Fizice & Mediu

• Format: PCIe low-profile / full-height bracket interschimbabil.
• Conectori: Mini-SAS HD (SFF-8643) interni pentru conectare la backplane.
• Tensiune de alimentare: 3,3 V / 12 V DC (prin magistrala PCIe).
• Consum tipic: < 15 W.
• Temperatura de operare: 10 °C – 35 °C.
• Umiditate relativă: 10% – 90%, fără condens.
• Montare: interna, pe placa de bază a ML350 Gen9.

Avantaje & Beneficii

• Expansiune flexibilă a stocării interne pentru ML350 Gen9.
• Compatibilitate completă cu controlerele Smart Array 12G.
• Suport pentru până la 26 unități SAS/SATA, maximizând densitatea de stocare.
• Performanță 12 Gb/s per canal, ideală pentru SSD-uri enterprise.
• Management unificat și monitorizare inteligentă prin SSA și iLO.
• Compatibilitate downward cu dispozitive SAS 6G și SATA 6G existente.

Întrebări Frecvente (FAQ)

Î1: Care este rolul principal al HPE 769635-B21?
R: Permite conectarea mai multor unități SAS/SATA la controlerul principal al serverului, extinzând capacitatea totală de stocare internă.

Î2: Ce servere suportă acest modul?
R: Este proiectat exclusiv pentru HPE ProLiant ML350 Gen9.

Î3: Pot conecta HDD-uri SATA pe acest expander?
R: Da, suportă atât unități SAS, cât și SATA (6G/12G).

Î4: Este compatibil cu controlerele HPE Smart Array P440ar sau H240ar?
R: Da, este certificat și testat pentru compatibilitate completă cu aceste modele.

Î5: Poate fi instalat împreună cu două backplane-uri SAS?
R: Da, oferă suport pentru dual-channel și backplane-uri multiple în același șasiu.
