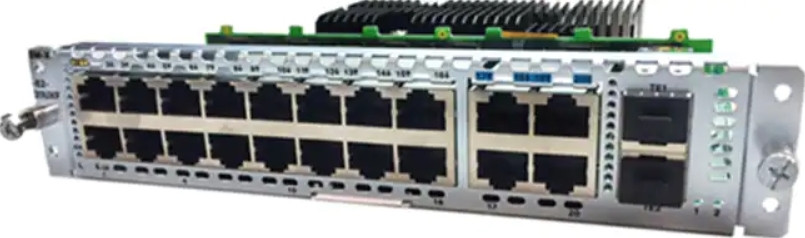

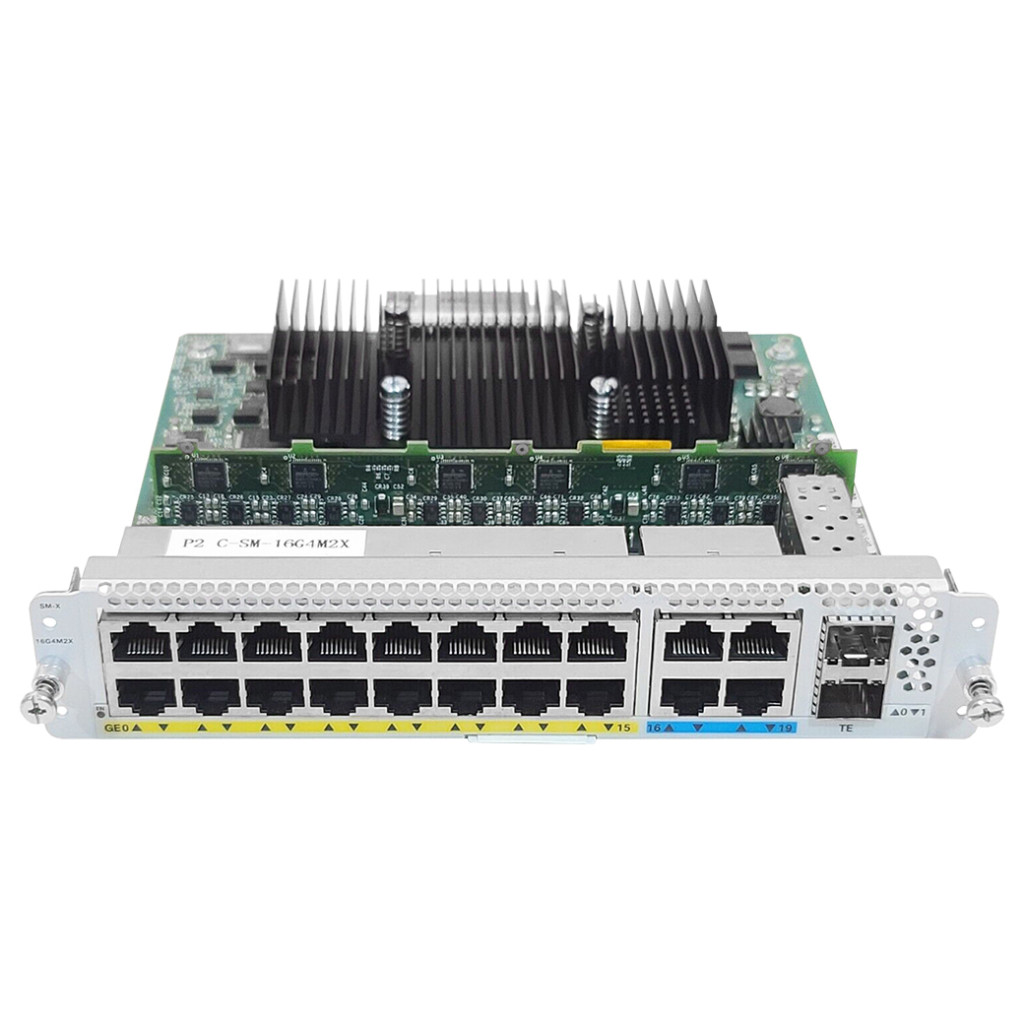

Cisco SM-X-16G4M2X Service Module pentru ISR 4000 Series

Avantaje și funcționalitate

Extindere LAN direct în routerul ISR

SM-X-16G4M2X este un service module de switching Layer 2 pentru Cisco ISR 4000 Series, conceput pentru a adăuga porturi LAN direct în șasiul routerului.

Combinație de porturi Gigabit, mGig și SFP+

Modulul oferă 16 porturi 1GbE pe cupru, 4 porturi 2.5 mGig pe cupru și 2 porturi 1G/10G SFP/SFP+, ceea ce permite conectarea echipamentelor de access și a uplink-urilor pe fibră sau cupru de viteză mai mare.

Uplink intern 10G către planul de forwarding al routerului

Cisco precizează că modulele SM-X-16G4M2X oferă uplink intern capabil 10G către central forwarding data plane pe platformele ISR modulare.

Suport PoE avansat pe porturile de cupru

Conform Cisco, modulul poate suporta PoE, PoE+, EPoE și UPoE pe toate porturile de cupru, cu până la 60 W per port atunci când este utilizată alimentarea și configurația corespunzătoare.

Integrare pentru sedii distribuite și branch

Prin integrarea switching-ului LAN în ISR 4000, modulul reduce numărul de echipamente separate necesare în sedii branch și simplifică arhitectura WAN + LAN într-o singură platformă. Aceasta este poziționarea funcțională descrisă de Cisco pentru gama SM-X Layer 2 EtherSwitch.

Specificații tehnice detaliate

Datele din tabel sunt consolidate din documentația Cisco de instalare și din fișe/listări tehnice consecvente pentru modelul SM-X-16G4M2X.

Compatibilitate

SM-X-16G4M2X este destinat routerelor Cisco ISR 4000 Series. Cisco îl descrie explicit ca modul pentru această familie, iar instalarea este documentată pentru platformele ISR 4000 modulare. De asemenea, Cisco precizează că modulul nu poate coexista în același șasiu cu NIM-ES2-4 sau NIM-ES2-8 din cauza incompatibilităților de funcții.

Beneficii în infrastructuri enterprise / data center

• extinde conectivitatea LAN direct în routerul Cisco ISR;
• combină porturi 1G, 2.5 mGig și 10G SFP+ într-un singur modul;
• reduce nevoia unui switch separat în sedii branch;
• suportă PoE, PoE+, EPoE și UPoE pe porturile de cupru;
• oferă uplink intern 10G către planul de forwarding al routerului;
• potrivit pentru sedii enterprise distribuite și infrastructuri branch integrate.

Întrebări frecvente (FAQ)

Ce este SM-X-16G4M2X?
Este un modul de switching Layer 2 pentru routerele Cisco ISR 4000 Series.

Câte porturi are și de ce tip?
Are 16 porturi 1GbE RJ-45, 4 porturi 2.5 mGig RJ-45 și 2 porturi 1G/10G SFP/SFP+.

Suportă alimentare PoE?
Da. Cisco indică suport pentru PoE, PoE+, EPoE și UPoE pe toate porturile de cupru, cu până la 60 W per port.

Este compatibil cu orice router Cisco?
Nu. Este destinat familiei Cisco ISR 4000 Series.

Poate fi instalat împreună cu NIM-ES2-4 sau NIM-ES2-8?
Nu. Cisco precizează explicit că SM-X-16G4M2X nu poate coexista în același șasiu cu aceste module.
