Specificații detaliate – Cisco Nexus N9K-X97160YC-EX

Rezumat:

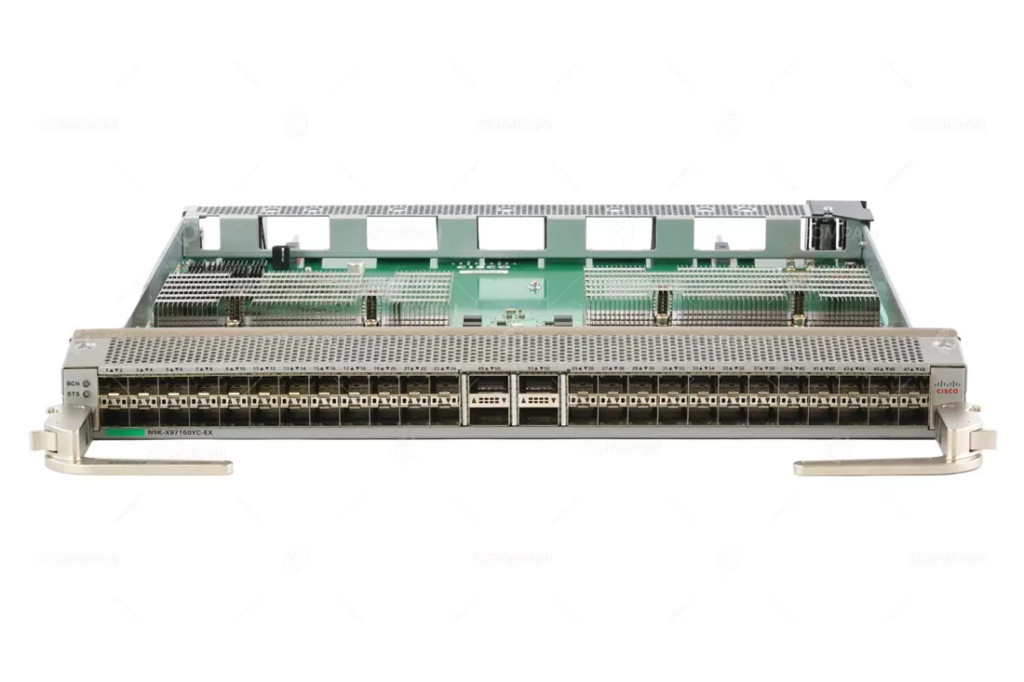

Cisco N9K-X97160YC-EX este un modul line card de înaltă densitate pentru seria Cisco Nexus 9500, conceput pentru centre de date moderne, rețele enterprise și infrastructuri de tip spine-leaf. Acesta oferă 48 porturi SFP/SFP28 de 1/10/25 Gbps și 4 porturi QSFP28 de 40/100 Gbps, cu o capacitate totală de 3,2 Tbps per slot, asigurând performanță ridicată, latență scăzută și compatibilitate completă cu Cisco NX-OS.

Performanță & Tehnologie

• Porturi frontale active:
•    48 × SFP/SFP28 (1/10/25 Gbps)
•    4 × QSFP28 (40/100 Gbps)
• Capacitate totală de comutare: 3,2 Tbps per slot (cu 4 module de fabrică instalate).
• Rată de forwarding: până la 5,1 miliarde pachete/secundă (Bpps).
• Buffer pachete: 80 MB partajat.
• Arhitectură: non-blocking, throughput complet pe toate porturile active.
• Tehnologii suportate: VXLAN, EVPN, QoS, MPLS, NetFlow, SPAN/ERSPAN, PFC (Priority Flow Control).
• Sistem de operare: Cisco NX-OS (acest model nu suportă modul ACI).
• Programabilitate și automatizare: NX-API, Python scripting, RESTCONF, NETCONF, OpenConfig.
• Latență ultra-scăzută, optimizată pentru medii cloud și HPC (High-Performance Computing).

Compatibilitate & Integrare

• Compatibil cu șasiurile:
•     Cisco Nexus 9504, 9508, 9516.
• Compatibilitate fabric modules: suportă 4 × fabric modules pentru lățime de bandă completă.
• Suport optic:
•    SFP/SFP28 pentru 1G, 10G, 25G.
•    QSFP28 pentru 40G, 100G sau breakout (4 × 25G / 4 × 10G).
• Moduri de operare: standalone NX-OS (non-ACI).
• Management & monitorizare:
•    Cisco Data Center Network Manager (DCNM)
•    Cisco Nexus Dashboard
•    SNMPv3, Syslog, NetFlow, Telemetrie în timp real.
• Integrare fabrică spine/leaf: potrivit pentru stratul de acces sau agregare, cu porturi multi-viteze.

Fiabilitate & Mediu de lucru

• Hot-swappable: da, modulul poate fi înlocuit fără oprirea șasiului.
• Consum tipic: aproximativ 415 W.
• Consum maxim: aproximativ 540 W.
• Alimentare: conform cu sursele redundante ale șasiului Nexus 9500.
• Răcire: flux de aer controlat de ventilatoarele șasiului (front-to-back / back-to-front).
• Temperatură de operare: 0 °C – 40 °C.
• Umiditate relativă: 5% – 90% (fără condens).
• MTBF: >400.000 ore.
• Operare continuă 24/7 cu fiabilitate enterprise.

Dimensiuni & Caracteristici Fizice

• Tip echipament: modul line card pentru șasiu Nexus 9500.
• Dimensiuni (H × L × A): aproximativ 3,5 cm × 38 cm × 48 cm.
• Greutate: ~5,8 kg.
• Conectivitate: porturi frontale SFP/SFP28 și QSFP28; LED-uri de stare sistem și activitate port.
• Instalare: în slot dedicat, cu ghidaj și blocare mecanică integrată.
• Compatibilitate mecanică: complet compatibil cu toate versiunile de fabric modules „EX” pentru 9500.

Avantaje & Beneficii

• Densitate ridicată: 48 porturi 25G + 4 porturi 100G într-un singur modul.
• Flexibilitate completă: suport pentru viteze mixte (1/10/25/40/100 Gbps).
• Performanță non-blocking: 3,2 Tbps throughput complet.
• Scalabilitate: potrivit pentru implementări spine-leaf și rețele cloud de mari dimensiuni.
• Suport complet NX-OS: permite configurare avansată, automatizare și analiză de trafic.
• Fiabilitate enterprise: componente hot-swappable, redundanță completă și operare continuă.

Întrebări Frecvente (FAQ)

Întrebare: Ce porturi oferă modulul N9K-X97160YC-EX?
Răspuns: Oferă 48 × 1/10/25 Gbps (SFP/SFP28) și 4 × 40/100 Gbps (QSFP28).

Întrebare: Poate fi utilizat în modul ACI?
Răspuns: Nu, acest model este destinat exclusiv pentru NX-OS mode (non-ACI).

Întrebare: Ce capacitate de comutare are?
Răspuns: Până la 3,2 Tbps per slot (cu 4 module de fabrică instalate).

Întrebare: Este posibilă utilizarea breakout pe porturile 100G?
Răspuns: Da, porturile QSFP28 pot fi împărțite în 4 × 25G sau 4 × 10G, în funcție de transceiver.

Întrebare: Este compatibil cu toate șasiurile Nexus 9500?
Răspuns: Da, este compatibil cu modelele 9504, 9508 și 9516, cu fabric modules corespunzătoare.
