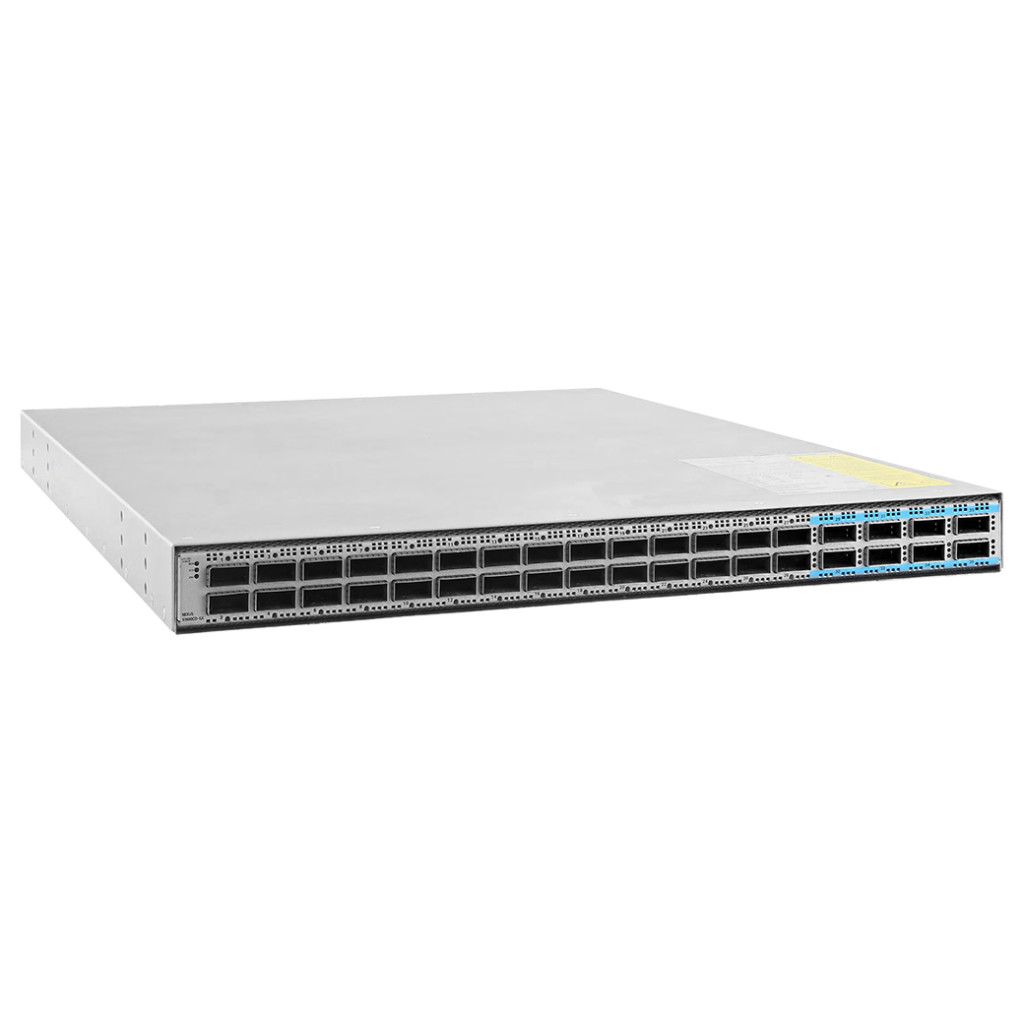

Cisco Nexus 93600CD-GX 28-port 100G QSFP28, 8-port 400G QSFP-DD Data Center Switch

Avantaje si functionalitate

• Switch original Cisco
• Cod produs: N9K-C93600CD-GX
• Familie: Cisco Nexus 9300-GX Series
• Tip echipament: data center fixed switch
• Format 1RU
• 28 porturi QSFP28
• 8 porturi QSFP-DD
• Porturi QSFP28: 10/40/100GbE
• Porturi QSFP-DD: 10/40/100/400GbE
• Bandwidth total: 12Tbps
• Throughput: 4.0Bpps
• Memorie: 32Gb
• Memorie FLASH:  128 GB SSD
• Suport pentru operare Cisco NX-OS
• Suport pentru operare Cisco ACI, in functie de imagine si licentiere
• Doua porturi de management:
  •    1 x RJ-45 10/100/1000BASE-T
  •    1 x SFP 1GbE
• 1 port consola RS-232
• 1 port USB
• Proiectat pentru arhitecturi leaf/spine, agregare 100G/400G, fabric data center si infrastructuri cu densitate ridicata de porturi

Cisco descrie Nexus 93600CD-GX ca switch 1RU cu 28 porturi 10/40/100G QSFP28, 8 porturi 10/40/100/400G QSFP-DD, 12Tbps bandwidth si 4.0Bpps.

Specificatii tehnice detaliate

Porturile exacte sunt listate de Cisco in hardware installation guide: ports 1–28 sunt QSFP28 10/40/100G, iar ports 29–36 sunt QSFP-DD 10/40/100/400G.

Compatibilitate

Atentie la configurare

• N9K-C93600CD-GX este Cisco Nexus 93600CD-GX, nu Nexus 9332D-GX si nu Nexus 9364C-GX.
• Are 28 porturi QSFP28 si 8 porturi QSFP-DD.
• Porturile QSFP28 suporta 10/40/100GbE.
• Porturile QSFP-DD suporta 10/40/100/400GbE.
• Nu are porturi RJ-45 pentru trafic de date.
• Nu are PoE.
• Este switch de data center, nu switch campus access.
• Transceiverele QSFP28/QSFP-DD, cablurile DAC/AOC si breakout-urile nu sunt incluse daca nu sunt specificate explicit.
• Pentru 400GbE sunt necesare module sau cabluri QSFP-DD compatibile.
• Airflow-ul trebuie ales corect in functie de rack:
  •      port-side intake
  •      port-side exhaust
• Sursele si ventilatoarele trebuie sa corespunda aceluiasi sens de airflow.
• Functionalitatile exacte depind de imaginea software instalata: NX-OS sau ACI.
• Pentru integrare in ACI fabric trebuie verificata compatibilitatea cu versiunea APIC si software-ul Cisco recomandat.

Beneficii in infrastructuri enterprise / data center

• Porturile 400GbE QSFP-DD permit cresterea capacitatii fabric-ului fara inlocuirea arhitecturii principale.
• Cele 28 porturi 100G QSFP28 permit conectarea unui numar mare de switch-uri leaf, servere, routere sau echipamente de agregare.
• Bandwidth-ul de 12Tbps este potrivit pentru infrastructuri data center cu trafic intens.
• Throughput-ul de 4.0Bpps permite utilizare in arhitecturi cu cerinte ridicate de performanta.
• Suportul pentru NX-OS si ACI ofera flexibilitate intre operare clasica Nexus si fabric automatizat Cisco ACI.
• Formatul 1RU ofera densitate ridicata de porturi intr-un spatiu redus.
• Arhitectura Cisco Cloud Scale este potrivita pentru retele spine/leaf moderne.
• Compatibilitatea cu porturi de viteze multiple permite migrarea treptata de la 40/100G catre 400G.

Intrebari frecvente

Ce este Cisco N9K-C93600CD-GX?
Este un switch Cisco Nexus 9300-GX Series pentru data center, cu 28 porturi QSFP28 10/40/100G si 8 porturi QSFP-DD 10/40/100/400G.

Cate porturi 400G are?
Are 8 porturi QSFP-DD care suporta pana la 400GbE.

Cate porturi 100G are?
Are 28 porturi QSFP28 10/40/100G, plus porturile QSFP-DD care pot functiona si la 100G in configuratii suportate.

Are porturi RJ-45 pentru date?
Nu. Are port RJ-45 pentru management, dar porturile de date sunt QSFP28 si QSFP-DD.

Are PoE?
Nu. Este switch data center, nu switch PoE.

Functioneaza cu NX-OS?
Da, modelul are documentatie hardware dedicata pentru NX-OS mode.

Functioneaza cu Cisco ACI?
Da, Cisco are documentatie hardware separata pentru ACI mode pentru Nexus 93600CD-GX.
