Specificații detaliate – Cisco Nexus N9K-C9336PQ

Rezumat:
Cisco N9K-C9336PQ este un switch de topologie spine din seria Nexus 9300, proiectat pentru centre de date și infrastructuri de tip Cisco ACI (Application Centric Infrastructure). Oferă 36 porturi QSFP+ de 40 Gbps, o capacitate totală de comutare de 2,88 Tbps și suport pentru funcționare redundată cu două surse de alimentare hot-swap, asigurând performanță maximă și fiabilitate în rețelele enterprise critice.

Performanță & Tehnologie

• Porturi de rețea: 36 × QSFP+ (40 Gbps) fixe, frontale.
• Capacitate de comutare totală: 2,88 Tbps.
• Rată de forwarding: 2,3 miliarde pachete/secundă (Bpps).
• Memorie DRAM: 16 GB.
• Stocare internă: 64 GB SSD Flash.
• Sistem de operare: Cisco NX-OS, compatibil și cu ACI Mode.
• Protocoale Layer 2/3 suportate: STP, LACP, OSPF, BGP, VXLAN, EVPN, Multicast (PIM).
• Suport breakout: fiecare port QSFP+ poate fi convertit în 4 × 10 Gbps (breakout SFP+).
• Arhitectură: non-blocking, throughput complet pentru toate porturile active.
• Suport pentru telemetrie și automatizare: NX-API, NETCONF, RESTCONF, OpenConfig, Python scripting.

Compatibilitate & Integrare

• Platformă: parte din familia Cisco Nexus 9300, complet compatibilă cu switch-urile 93180YC-EX, 9364C, 9500 și ACI spine/leaf.
• Moduri de operare: NX-OS standalone sau ACI fabric spine node.
• Management: Cisco Data Center Network Manager (DCNM), Cisco Nexus Dashboard, Cisco ACI APIC.
• Interfețe de management:
•    1× port de management RJ-45
•    1× port de management SFP
•    1× port consolă RJ-45
•    1× port USB
• Compatibilitate module optice: QSFP+ 40G SR4, LR4, CSR4, ER4, BiDi, și cabluri breakout QSFP+ → 4× SFP+ 10G.

Fiabilitate & Mediu de lucru

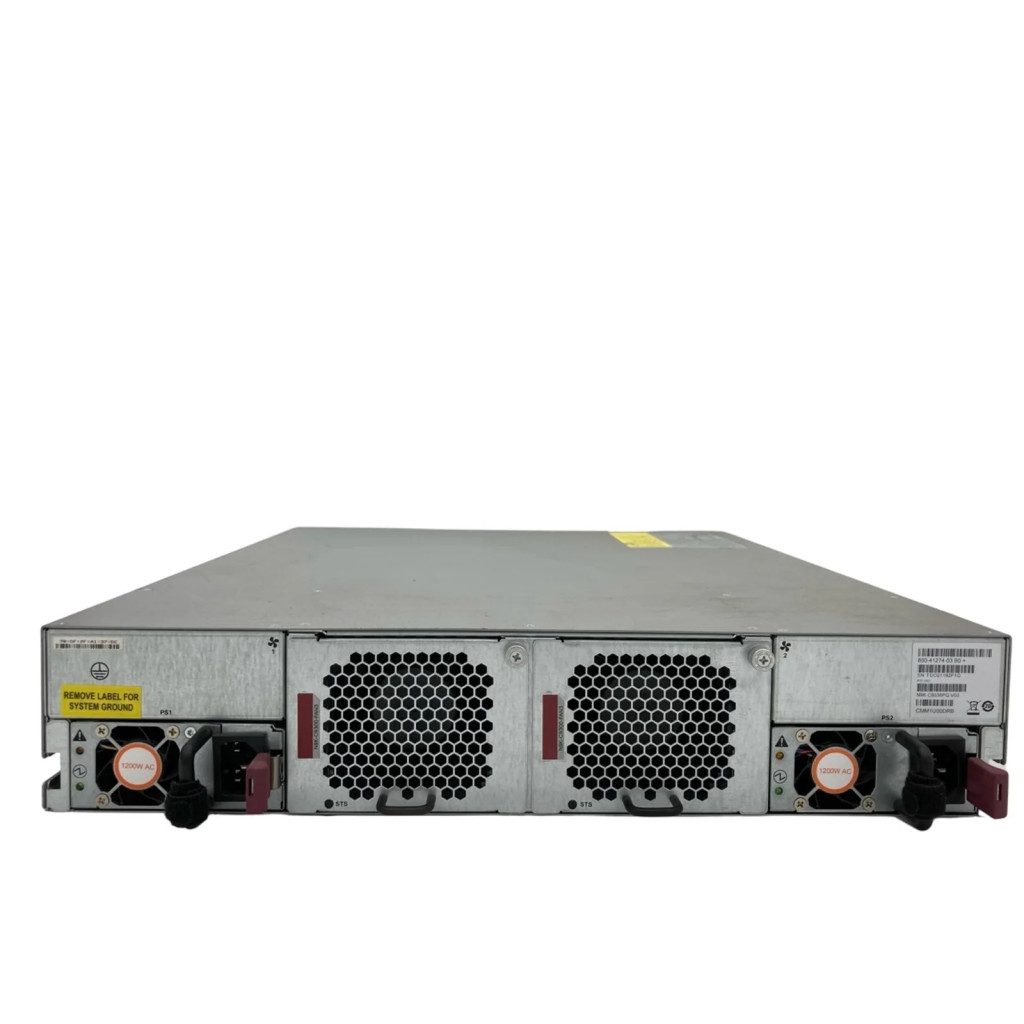

• Surse de alimentare: suport pentru 2 × PSU hot-swap redundante, disponibile în variante AC 1200 W sau DC 930 W.
• Ventilatoare: module redundante hot-swap, cu flux configurabil: port-side intake sau port-side exhaust.
• Consum tipic: ~400 W.
• Consum maxim: ~660 W.
• Temperatură de operare: 0 °C – 40 °C.
• Temperatură de depozitare: –40 °C – 70 °C.
• Umiditate operațională: 5% – 90% (fără condens).
• Altitudine maximă de operare: până la 4000 m.
• Proiectat pentru operare 24/7, cu suport complet pentru schimbare la cald (hot-swappable components).

Dimensiuni & Caracteristici Fizice

• Format: 2U rackmount.
• Dimensiuni (H × L × A): 8,9 cm × 44,5 cm × 57,1 cm.
• Greutate: aproximativ 11 kg (fără PSU și ventilatoare).

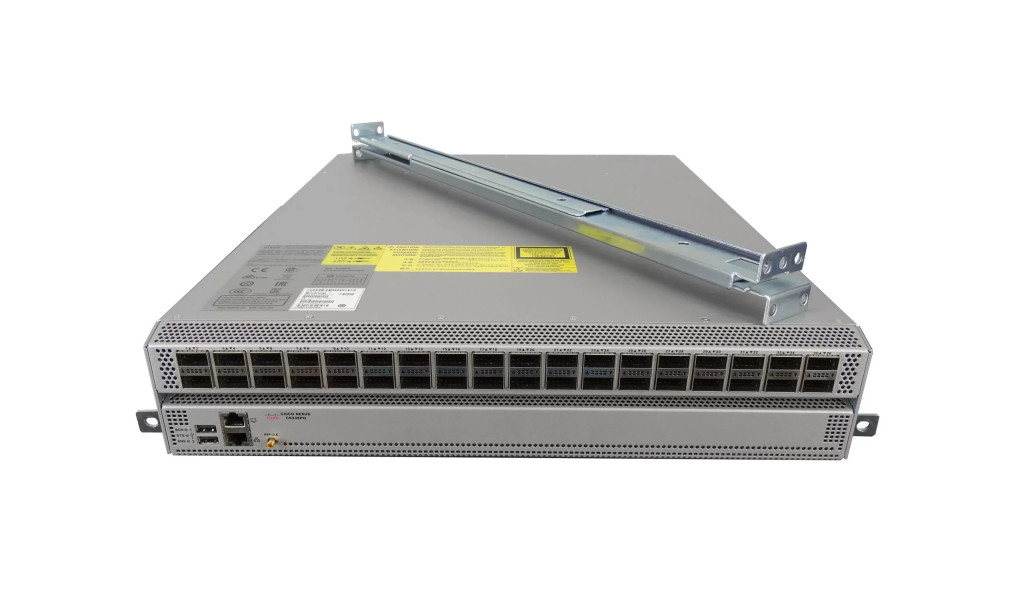

• Montare: rack 19”, cu urechi și șine incluse.

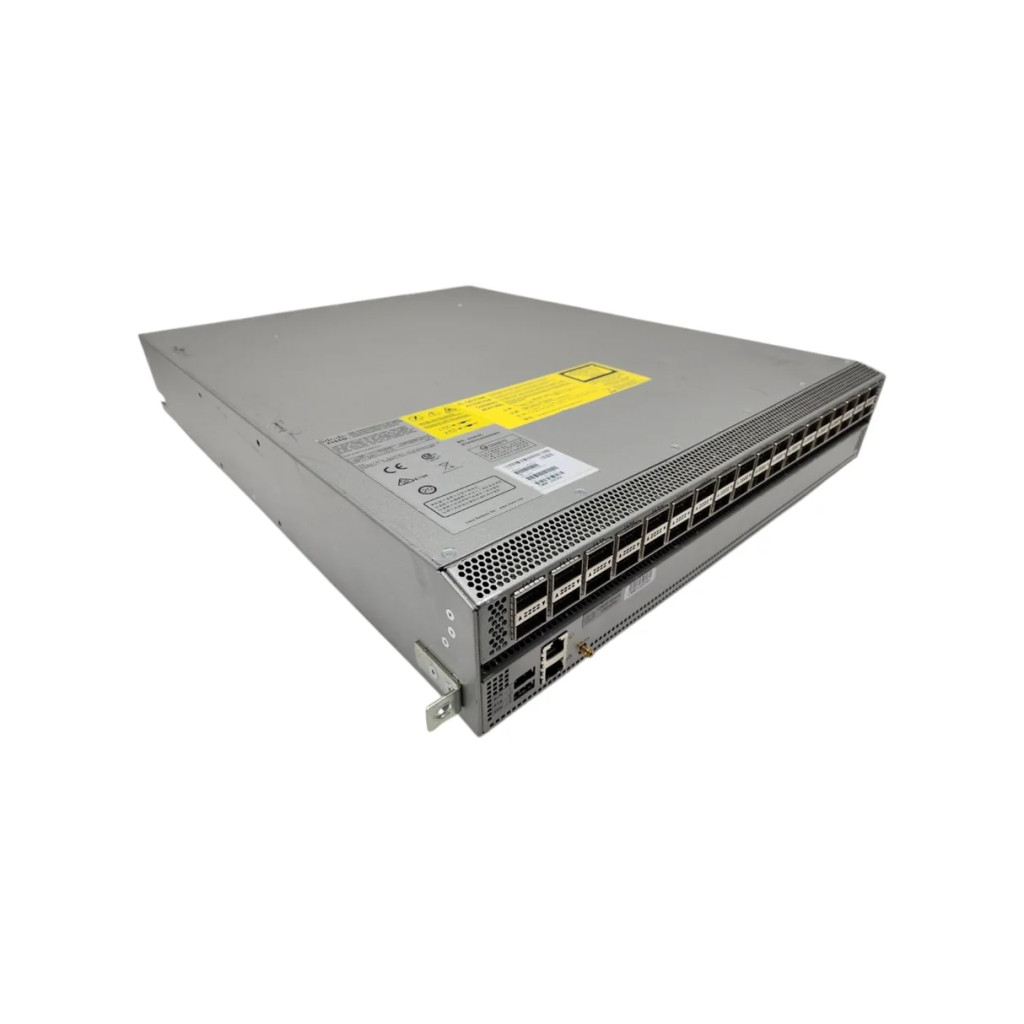

• Conectori frontali: 36 porturi QSFP+, LED-uri de stare pentru porturi și sistem.
• Flux de aer: configurabil (în funcție de orientarea ventilatoarelor și a PSU-urilor).

Avantaje & Beneficii

• Performanță ridicată: 2,88 Tbps de capacitate și 2,3 Bpps forwarding rate.
• Densitate excelentă: 36 porturi 40G într-un format compact 2U.
• Fiabilitate enterprise: PSU-uri și ventilatoare redundante hot-swap.
• Flexibilitate: suport pentru breakout 10G și integrare completă în Cisco ACI fabric.
• Automatizare completă: compatibilitate cu DCNM, ACI, și API-uri deschise.
• Design robust: funcționare continuă în centre de date de mare densitate.

Întrebări Frecvente (FAQ)

Întrebare: Câte porturi are Cisco N9K-C9336PQ?
Răspuns: Dispune de 36 porturi QSFP+ 40 Gbps fixe, fără module adiționale.

Întrebare: Poate fi folosit în mod ACI?
Răspuns: Da, modelul N9K-C9336PQ este proiectat pentru rol de spine switch în ACI fabric.

Întrebare: Are surse de alimentare incluse în pachet?
Răspuns: Nu, sursele de alimentare (PSU) trebuie achiziționate separat. Switch-ul suportă două PSU redundante (AC 1200W sau DC 930W).

Întrebare: Este posibilă conversia porturilor 40G la 10G?
Răspuns: Da, fiecare port QSFP+ poate fi împărțit în 4 porturi 10G SFP+ prin cabluri breakout.

Întrebare: Este potrivit pentru centre de date cu densitate mare?
Răspuns: Da, designul 2U cu 36 porturi 40G este optim pentru spine switching în centre de date enterprise și cloud.
