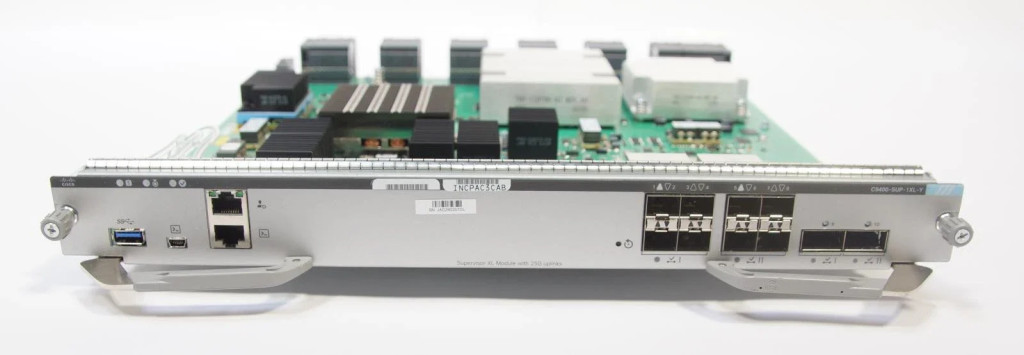

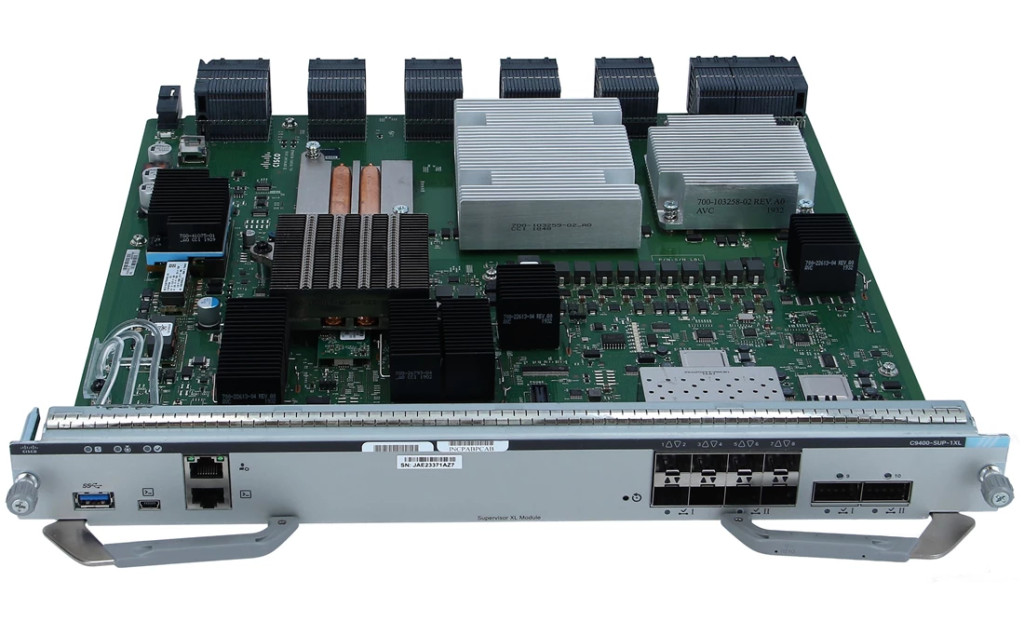

Specificații detaliate – Cisco Catalyst 9400 Supervisor Engine-1XL-Y (C9400-SUP-1XL-Y)

Rezumat:
Modul supervizor enterprise pentru șasiurile modulare Cisco Catalyst 9400 (C9404R / C9407R / C9410R), optimizat pentru stratul de acces-agregare din campus. Integrează uplink-uri flexibile 25/10/40GbE și plano de control pe Cisco IOS XE, oferind până la 240 Gbps/slot și servicii L2/L3 avansate pentru rețele SD-Access de mare densitate, cu redundanță de supervisor.

Performanță & Tehnologie

• Capacitate centralizată comutare: până la 1,44 Tbps (IPv4), ≈ 900 Mpps forwarding.
• Debit per slot (în funcție de șasiu): 240 Gbps (C9404R) / 120 Gbps (C9407R) / 80 Gbps (C9410R); oversubscription 1:1 pe liniile compatibile.
• Uplink-uri integrate (flexibile): până la 2× 25GbE, până la 8× 10GbE (SFP+), până la 2× 40GbE (QSFP+); combinații suportate (ex.: 4× 10G + 1× 40G).
• ASIC & sistem: arhitectură UADP pe platformă Cisco IOS XE, servicii L2/L3, VRF, QoS, NetFlow, VXLAN-capable (campus).
• Servicii rețea: rutare dinamică (OSPF, EIGRP, BGP în campus), multicast, MPLS (în scenarii campus selectate), politici QoS avansate, NetFlow/Telemetry.
• Securitate: Trustworthy Solutions, Control-Plane Policing, MACsec pe porturile de linie compatibile, 802.1X, SGT/TrustSec (SD-Access).
• Sistem de operare: Cisco IOS XE cu model de funcții licențiate (Network/Advantage) și ISSU/SSO pentru mentenanță cu întreruperi minime.

Compatibilitate & Integrare

• Șasiuri suportate: Catalyst C9404R / C9407R / C9410R (sloturi de supervizor dedicate, opțiune dual-SUP pentru redundanță).
• Line-card-uri compatibile: gama C9400-LC (1G/10G/25G/40G/mGig, PoE/PoE+/UPOE/UPOE+), operare non-blocking conform tabelului de slot bandwidth.
• Management & automatizare: Cisco DNA Center, Plug-and-Play, SNMP, NETCONF/RESTCONF, Telemetry, Syslog; integrare cu ISE/TrustSec.
• SD-Access: rol de control-plane / border / edge în fabrică, VXLAN în campus, LISP/ETR/ITR (în topologii suportate).
• Retrocompatibilitate: interoperabil cu generațiile anterioare de line-card-uri C9400 (conform matricei Cisco) și cu licențiere IOS XE existentă.

Fiabilitate & Mediu de lucru

• Redundanță: suport dual-supervisor cu SSO/NSF, comutare rapidă la avarie; alimentații redundante hot-swap și ventilatoare hot-swap în șasiu.
• Operare 24/7: platformă enterprise pentru campus cu disponibilitate ridicată, mentenanță programată cu ISSU.
• Monitorizare & protecții: hardware watchdog, Control-Plane Policing, protecții DoS, diagnostic on-box, SPAN/ERSPAN.
• Condiții de mediu (șasiu C9400): temperatură tipică de operare de 0…40 °C, umiditate 5–95% fără condens (conform șasiului).
• Consum & răcire: consum și disipare termică dependente de configurația line-card-urilor; răcire front-to-back a șasiului cu control al turației.

Dimensiuni & Caracteristici Fizice

• Format: modul supervisor pentru șasiu modular; montaj hot-plug în slot dedicat.
• Interfețe uplink pe modul:
•    8× SFP+ 10GbE, sau
•    2× QSFP+ 40GbE, sau
•    2× 25GbE (opțiune), ori configurații mixte (ex.: 4× 10G + 1× 40G).
• Porturi de management: RJ-45 mgmt (în șasiu), consolă/USB (în funcție de variantă), beacon/LED-uri de stare pe modul.
• Greutate & dimensiuni: specifice plăcii de supervizor; se montează fără unelte în ghidajele șasiului C9400.
• Compatibilitate optică: SFP/SFP+/QSFP+ Cisco pentru 1G/10G/40G, respectiv module SFP28 pentru 25G (acolo unde este prevăzut).

Avantaje & Beneficii

• Scalare ridicată în campus: până la 384× 1G (cu line-card-uri RJ-45), până la 192× 10G și uplink-uri 25/40G pentru agregare eficientă.
• Flexibilitate de uplink: configurații 10/25/40GbE la alegere, adaptabile cerințelor actuale și viitoare.
• Continuitate operațională: SSO/NSF/ISSU și opțiune dual-SUP reduc timpul de întrerupere la upgrade/avarii.
• Securitate enterprise: segmentare SGT/TrustSec, 802.1X, politici QoS și control granular al traficului.
• Pregătit pentru SD-Access: integrare nativă cu Cisco DNA Center, automatizare și telemetrie pentru exploatare eficientă.

Întrebări Frecvente (FAQ)

Întrebare: Ce porturi de uplink sunt disponibile pe C9400-SUP-1XL-Y?
Răspuns: Modulul oferă până la 8× 10GbE (SFP+), până la 2× 40GbE (QSFP+) și opțiune pentru până la 2× 25GbE, inclusiv configurații mixte (ex.: 4× 10G + 1× 40G).

Întrebare: Care este capacitatea per slot în funcție de șasiu?
Răspuns: 240 Gbps pe C9404R, 120 Gbps pe C9407R, 80 Gbps pe C9410R (conform tabelului Cisco pentru Supervisor-1XL-Y).

Întrebare: Este potrivit pentru SD-Access și automatizare prin DNA Center?
Răspuns: Da, platforma Catalyst 9400 cu SUP-1XL-Y este proiectată pentru SD-Access, cu politici SGT/TrustSec și integrare DNA Center.

Întrebare: Pot rula upgrade-uri cu timp minim de întrerupere?
Răspuns: Da, sunt suportate ISSU/SSO/NSF (în configurație cu dual-SUP), asigurând continuitate în producție.

Întrebare: Ce line-card-uri pot fi utilizate?
Răspuns: Toate line-card-urile C9400-LC (1G/10G/25G/40G, mGig, PoE/PoE+/UPOE/UPOE+) conform matricei de compatibilitate Cisco pentru seria 9400.
