Cisco ASR 9900 Series Switch Fabric Card 3, 600 Gbps, DDR4 1.5GB, pentru ASR 9912 / ASR 9922

Descriere produs

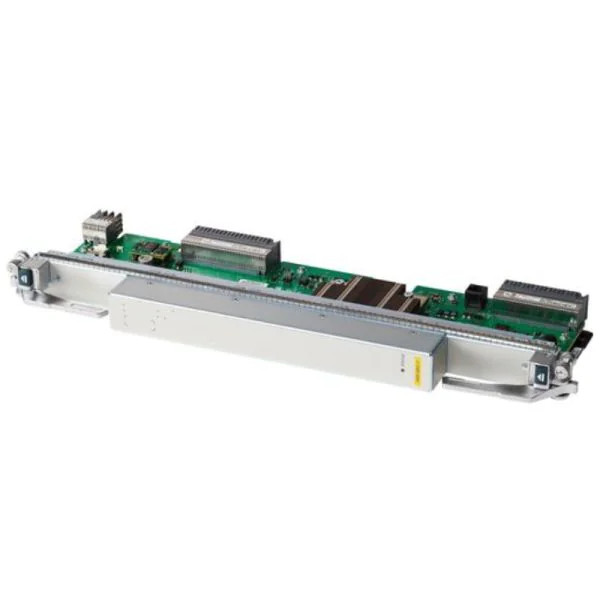

Cisco A99-SFC3 este placa ASR 9900 Series Switch Fabric Card 3 (SFC3) destinata in mod specific routerelor modulare Cisco ASR 9912 si Cisco ASR 9922. Componenta formeaza infrastructura interna de switching a sistemului si transporta traficul intre placile de linie instalate in chassis.

A99-SFC3 utilizeaza o arhitectura distribuita, packet-based, single-stage si non-blocking. Fiecare placa fabric ofera o viteza de 600 Gbps, iar platformele ASR 9912 si ASR 9922 pot utiliza pana la sapte astfel de placi simultan, intr-o configuratie all-active cu redundanta 6+1 / N+1.

Arhitectura foloseste mai multe fabric planes paralele si functioneaza impreuna cu procesoarele de ruta Cisco ASR 9900. Managementul traficului utilizeaza mecanismul centralizat Virtual Output Queue (VOQ), iar toate placile fabric active participa simultan la procesarea traficului.

A99-SFC3 este proiectata pentru infrastructuri carrier-grade si retele cu densitate ridicata, inclusiv configuratii cu line card-uri Ethernet de 100 si 400 Gigabit, aplicatii de aggregation, service provider, Data Center Interconnect si transport mobil.

Caracteristici principale

Specificatii tehnice

Performanta

Intr-o configuratie completa cu sapte A99-SFC3, toate fabric-urile sunt active si participa la forwardarea traficului. In cazul defectarii unei placi fabric, celelalte sase continua procesarea traficului.

Cisco specifica inclusiv suport hardware pentru zero packet loss la Online Insertion and Removal (OIR) a unei placi fabric in arhitectura redundanta corespunzatoare.

Arhitectura Switch Fabric

A99-SFC3 nu este o placa Ethernet cu porturi utilizator, ci o componenta interna a routerului modular. Rolul sau este transportul pachetelor intre line card-urile instalate in chassis.

Arhitectura include:

• distributed switch fabric
• single-stage switching
• non-blocking forwarding
• packet-based fabric
• store-and-forward operation
• multiple fabric planes paralele
• Virtual Output Queue arbitration
• functionare all-active pentru fabric cards
• redundanta N+1
• Online Insertion and Removal

Fiecare A99-SFC3 reprezinta o copie completa a fabric-ului, permitand platformei sa distribuie sarcina intre toate placile instalate.

Compatibilitate

Cisco A99-SFC3 este proiectata explicit pentru ASR 9912 si ASR 9922. Cele doua chassis-uri utilizeaza acelasi SKU, ceea ce permite common sparing intre aceste platforme.

Nu trebuie confundata cu:

• A99-SFC3-S - varianta pentru Cisco ASR 9910
• A99-SFC3-T - varianta pentru Cisco ASR 9906
• A99-SFC3= - varianta de comanda Cisco identificata ca spare

A99-SFC3 suporta line card-uri Cisco ASR 9000/9900 din generatiile compatibile documentate de Cisco, inclusiv platforme cu densitate ridicata de interfete 100GbE si 400GbE.

Software si management

Cisco IOS XR permite si actualizarea dispozitivelor programabile prin mecanismul Field-Programmable Device (FPD), relevant inclusiv pentru FPGA-urile componentelor hardware ale platformei.

Specificatii fizice si de mediu

Observatii importante

• A99-SFC3 este compatibila cu Cisco ASR 9912 si ASR 9922.
• Pentru ASR 9910 se utilizeaza varianta A99-SFC3-S, nu A99-SFC3.
• Pentru ASR 9906 se utilizeaza varianta A99-SFC3-T, nu A99-SFC3.
• A99-SFC3 este un switch fabric card intern, nu un line card Ethernet si nu ofera porturi de retea pentru conectarea directa a echipamentelor.
• Fiecare placa furnizeaza o viteza fabric de 600 Gbps.
• ASR 9912 si ASR 9922 pot utiliza pana la 7 placi A99-SFC3 intr-o arhitectura all-active cu redundanta N+1.
• Cisco specifica IOS XR 6.5.15 sau ulterior pentru A99-SFC3.

Utilizare recomandata

Intrebari frecvente

1. Ce este Cisco A99-SFC3?

Cisco A99-SFC3 este un ASR 9900 Series Switch Fabric Card 3, utilizat pentru transportul intern al traficului intre line card-urile routerelor modulare Cisco ASR 9912 si ASR 9922.

2. Cu ce routere este compatibil A99-SFC3?

A99-SFC3 este specificat oficial pentru Cisco ASR 9912 si Cisco ASR 9922. Pentru ASR 9910 si ASR 9906 sunt utilizate alte variante SFC3.

3. Ce capacitate are Cisco A99-SFC3?

Fiecare placa A99-SFC3 ofera o viteza fabric de 600 Gbps si foloseste o arhitectura single-stage, non-blocking si packet-based.

4. Cate placi A99-SFC3 pot fi instalate intr-un ASR 9912 sau ASR 9922?

Platformele Cisco ASR 9912 si ASR 9922 suporta pana la sapte A99-SFC3, cu functionare all-active si redundanta N+1.

5. A99-SFC3 si A99-SFC3-S sunt acelasi produs?

Nu. A99-SFC3 este pentru ASR 9912 si ASR 9922, in timp ce A99-SFC3-S este varianta destinata ASR 9910. Pentru ASR 9906 se utilizeaza A99-SFC3-T.
